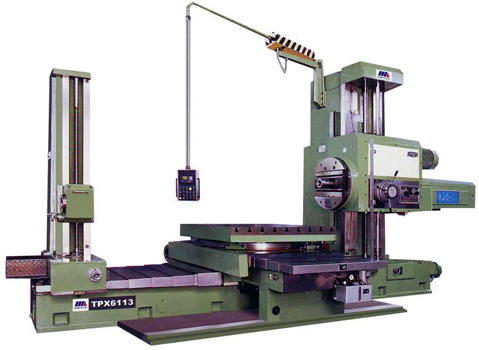

Горизонтально-рослинний верстат TPX6113/2
Горизонтально-рослинний верстат TPX6113/2 з нерухомою передньою стійкою і вбудованим поворотним столом призначений для комплексного та механічного оброблення корпусних деталей.
Всі верстати мають висувний шпиндель діаметром 130 мм, конус ISO 1:24 No50 і вбудовану планшайбу з радіальним супортом, що розширює технологічні можливості під час оброблення отворів великих діаметрів.
Механічні переміщення, одночасну дію яких не можна, заблоковано один щодо одного.
Передня бабка та механізм подавання обладнані запобіжними муфтами.
Станина має чотири напрямні, площі яких дають зниження придільних тисків і створюють умови для тривалого збереження точності верстата.
У стандартній комплектації на всіх верстатах встановлено УЦІ на три координати та стіл.
| TPX6113/2 | TPX6113В/2 | |
| ШПИНДЕЛЬ |
|
|
| Діаметр рослинного шпинделя, мм | 130 | 130 |
| Конус шпинделя | Метричний 80 | Метричний 80 |
| Кількість швидкостей шпинделя | 24 | безступеневе регулювання |
| Межі частот обертання шпинделя, об/хв | 8-1000 | 8-1000 |
| Найбільший крутний момент шпинделя, Н/м | 3136 | 3136 |
| Максимальний крутний момент головки, Н/м | 4900 | 4900 |
| ВБУДОВАНА ПЛАНШАЙБА |
|
|
| Робочий хід планшайби, мм | 250 | 250 |
| СТОЛ |
|
|
| Робоча поверхня столу, мм | 1800х1600 | 1800х1600 |
| Максимальне допустиме навантаження на стіл, кг | 10000 | 10000 |
| НАЙВИЩІ РОБОЧІ ЗАСТОСУВАННЯ |
|
|
| Х-стіл (поперечно), мм | 2000 | 2000 |
| Y-шпиндельна бабка (вертикально), мм | 1800 | 1800 |
| Z-стіл (довгий), мм | 2000 | 2000 |
| W-висувний шпиндель, мм | 900 | 900 |
| В-поворот столу, град | 360 | 360 |
| РОБОЧІ ПОДАЧІ |
|
|
| Грани-підач шпинделя, передній бабки-подач столу за оберт шпинделя, мм/обм | 0,05-8/0,01-2 | 0,05-8/0,01-2 |
| СИСТЕМА КЕРУВАННЯ |
|
|
| Кількість керованих координат | 4 | 4 |
| Дискретність завдання переміщення, мм | 0,01 | 0,01 |
| ЕЛЕКТРООБОРУДАННЯ |
|
|
| Потужність головного двигуна, кВт | 15 | 18,5 |
| НОРМИ ТОЧНОСТІ |
|
|
| Осьове/радіальне биття шпинделя, мкм | 12/16 | 12/16 |
| Точність позиціювання столу через 90 град. ул. с. | 6 | 6 |
| ГАБАРИТИ Й МАСА |
|
|
| Габаритні розміри верстата (LxWxH), мм | 7030х4665х3800 | 7030х4665х3800 |
| Загальна маса верстата, кг | 29 300 | 29 700 |
td
| Основні атрибути | |
|---|---|
| Виробник | SMTCL |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Тип верстата | Горизонтально-розточний |
