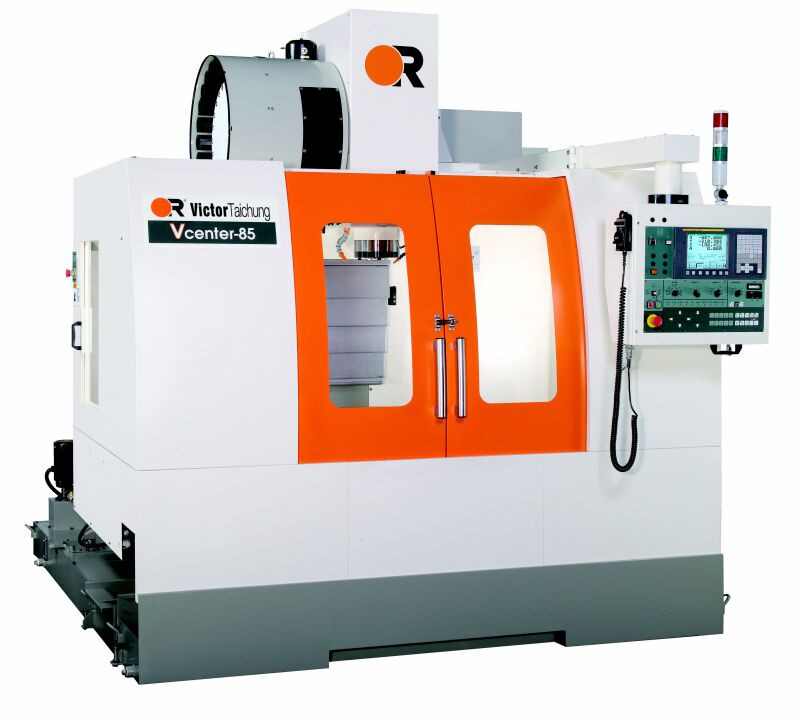

Фрезерний верстат із ЧПУ Vcenter-55, Vcenter-70, Vcenter-85, V Center-102
1 ₴
- Під замовлення
![clock](/cloud-cgi/static/uaprom-static/image/company_site/clock-hce485ee02d683536abbd38e8ccc844b28.png)
- +380 (67) 637-30-12Обладнання
Фрезерний верстат із ЧПУ Vcenter-55, Vcenter-70, Vcenter-85, Vcenter-102
Опис Vcenter:
1. Система ЧПУ — Fanuc 0i-MD/F.
Як опція доступні функції: Manual Guide i + AICC-2 (200 blocks) + VSS macros.
AICC-2 (200 blocks): Для високошвидкісного оброблення передбачені автоматичні системи керування подаванням AICC-2. Термін AICC (Artifical Intelligence Contour Control) — контроль контуру зі штучним інтелектом — об'єднує низку функцій Fanuc для оптимізації прискорення й гальмування й автоматичного регулювання швидкості кутового оброблення або сегментів кола на 200 ходов вперед. Отже, функції AICC у певному сенсі перевершують функції керування оперенням, оскільки забезпечують рух інструмента за заданою траєкторією з дотриманням точних контурів.
VSS macros: Ексклюзивне програмне забезпечення від VICTOR VSS-macros — не тільки підвищує ефективність роботи верстата, але й скорочує час програмування та підвищує функції безпеки для захисту дорогого шпинделя. Адаптивне фрезерування збільшує продуктивність верстата.
2. Станина станка являє собою монолітне чавунне лиття з дрібнозернистого литого чавуну «Meehanite», що забезпечує підвищену жорсткість і зниження вібрацій під час оброблення.
3. Використання комбінованих напрямних дає змогу домогтися оптимальних характеристик з одного боку за жорсткістю верстата, а з іншого — за швидкістю переміщень осями.
Модифікації оброблювальних центрів:
Модель |
Vcenter-55 |
Vcenter-70 |
Vcenter-85 |
Vcenter-102 |
Модель — А |
лінійні напрямні за осями X/Y/Z | лінійні напрямні за осями X/Y/Z | лінійні напрямні за осями X/Y/Z | лінійні напрямні за осями X/Y/Z |
Модель — В |
- | - |
литі-коробчасті напрямні по осям X/Y/Z |
литі-коробчасті напрямні по осям X/Y/Z |
Модель — С |
- | - |
лінійні напрямні за осями X/Y литі-коробчасті напрямні по осі Z |
лінійні напрямні за осями X/Y литі-коробчасті напрямні по осі Z |
Широкі напрямні станини по осі Z суцільнолиті та відшліфовані за один пристрій. Поверхня напрямних надається загартуванню до HRC 55±3 і фінішній ручній шабрівці.
Комплекс бездоганних характеристик підготовки станини заводом Victor забезпечує високу точність упродовж тривалого часу експлуатації верстата, у разі важких режимів роботи.
4. Опціонально встановлюється коробка передач ZF з високим крутним моментом (8000 об/хв).
5. Кондиціонер електрошкафа — у базовій комплектації.
6. Повністю закрита робоча зона відповідає нормам CE.
Технічні характеристики |
Vcenter – 55 |
Vcenter – 70 |
Vcenter – 85A/B/C |
Vcenter – 102A/B/C |
|
Система ЧПУ |
FANUC 0i-MD/F |
||||
Manual Guide i |
Опція |
||||
AICC (AI Contour Control) 200 block |
Опція |
||||
VSS macros |
Опція |
||||
Розміри столу |
800 x 460 мм |
1100 x 510 мм |
|||
Максимальне навантаження на стіл (динамічне) |
300 кг |
500 кг |
750 кг (для А/С) 1000 кг (для В) |
||
Т-подібні пази |
4х18х100 мм |
5х18х100 мм |
|||
Переміщення за осями (X/Y/Z) |
550 / 460 / 460 мм |
700 / 480 / 510 мм |
850/ 520 / 560 мм |
1020 / 520 / 560 мм |
|
Відстань від колони до осі шпинделя |
544,5 мм |
600 мм |
|||
Відстань від торця шпинделя до столу |
150 ~ 610 мм (опція +200 мм) |
150 ~ 660 мм (опція +200 мм) |
150 ~ 710 мм (опція +200 мм) |
||
Швидкість швидких переміщень (X/Y/Z) |
36 / 36 / 20 м/хв (опція 42 /42 /30 м/хв) |
24 / 24 / 20 м/хв |
|||
Потужність двигунів переміщень (X/Y/Z) |
Fanuc: 1,8 / 1,8 / 3,0 кВт |
Fanuc: 3,0 / 3,0 / 3,0 кВт |
|||
ШВП (оси X/Y) |
40хР16 |
40хР12 |
|||
ШВП (ось Z) |
40хР12 |
40хР10 |
|||
Розмір шпинделя |
BT-40 (опція — BT-50) |
||||
Тип привода |
Ремінною (Прямою, Коробка передач) |
||||
Охолодження шпинделя |
Олійна вбудована |
||||
Частота обертання, макс |
8000 (опція 6000, 10000, 12000, 15000, 20000) об./хв |
||||
Потужність двигуна, (режим 5/10/30/const) |
Fanuc: 20/15/11/7,5 (опція 18,5/15) кВт |
||||
Кількість інструментів |
24 (опція 32, 40) |
||||
Максимальна вага інструмента |
8 кг |
||||
Максимальний діаметр інструмента |
80 (125) мм |
||||
Час зміни, від інструмента до інструмента |
1,5 сек |
||||
Точність позиціювання |
0,005 мм |
||||
Місткість бака СОЖ |
225 л |
240 л |
280 л |
280 л |
|
Місткість бака автоматичного змащення |
4,0 л |
||||
Олія виробу |
є |
є |
є |
є |
|
Споживання електроенергії |
23 кВА |
||||
Тиск повітря |
5,5...6,5 кг/см2 |
||||
Розміри верстата (ДхШхВ) |
1955 х 2350 х 2500 |
2123 х 2350 х 2550 |
2450 х 2400 х 2640 |
2750 х 2400 х 2640 |
|
Вага верстата (нетто) |
4000 кг |
4 100 кг |
5 700 кг |
6 100 кг |
Основні | |
---|---|
Виробник | Victor |
Країна виробник | Тайвань |
ЧПУ | Так |
Додатковий сервіс | Навчання |
Стан | Новий |
Тип верстата | Фрезерний верстат по металу |
