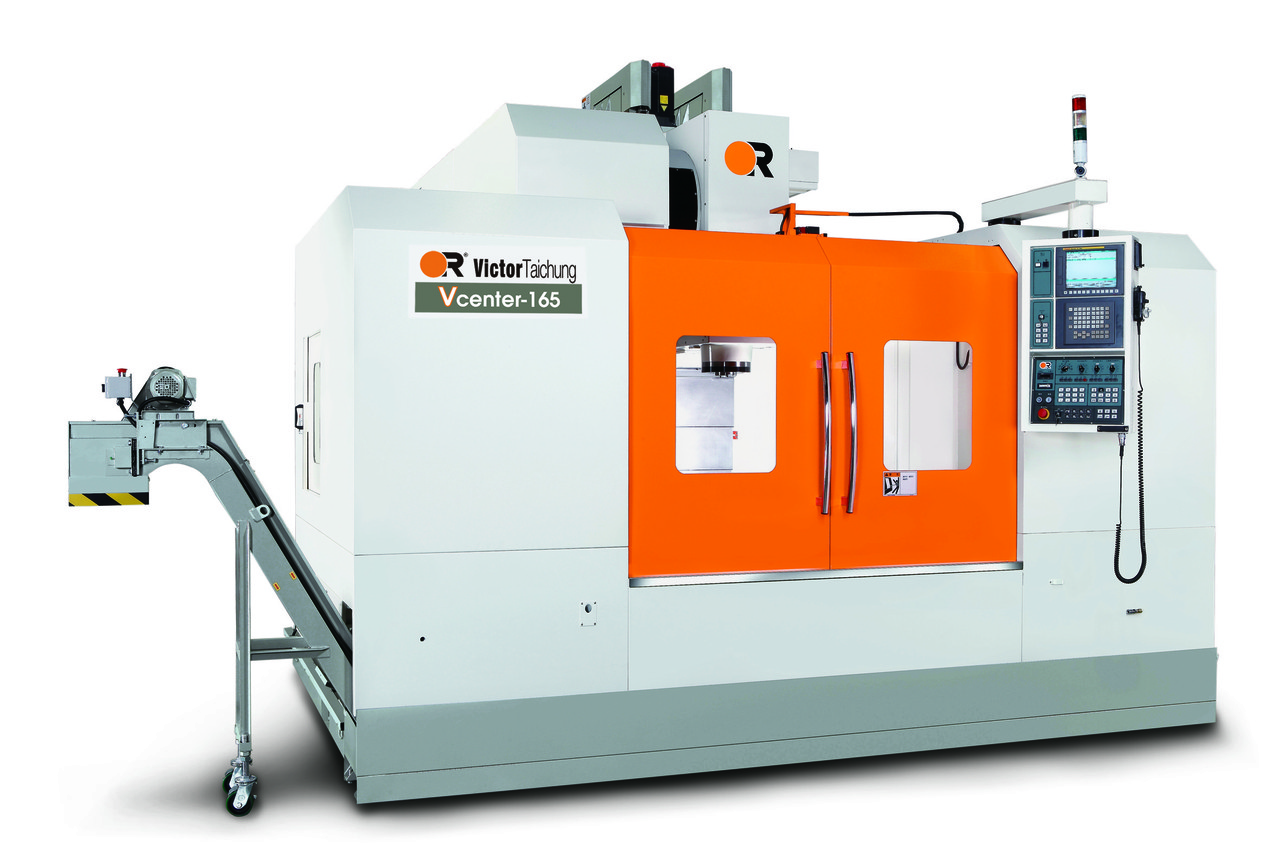

Фрезерный станок с ЧПУ Vcenter-110, Vcenter-130, Vcenter-145, Vcenter-165
1 ₴
- Під замовлення
- +380 (67) 637-30-12Обладнання
Фрезерний верстат із ЧПУ Vcenter-110, Vcenter-130, Vcenter-145, Vcenter-165
Опис Vcenter:
1. Система ЧПУ — Fanuc 0i-MD/F.
Як опція доступні функції: Manual Guide i + AICC-2 (200 blocks) + VSS macros.
AICC-2 (200 blocks): Для високошвидкісного оброблення передбачені автоматичні системи керування подаванням AICC-2. Термін AICC (Artifical Intelligence Contour Control) — контроль контуру зі штучним інтелектом — об'єднує низку функцій Fanuc для оптимізації прискорення й гальмування й автоматичного регулювання швидкості кутового оброблення або сегментів кола на 200 ходов вперед. Отже, функції AICC у певному сенсі перевершують функції керування оперенням, оскільки забезпечують рух інструмента за заданою траєкторією з дотриманням точних контурів.
VSS macros: Ексклюзивне програмне забезпечення від VICTOR VSS-macros — не тільки підвищує ефективність роботи верстата, але й скорочує час програмування та підвищує функції безпеки для захисту дорогого шпинделя. Адаптивне фрезерування збільшує продуктивність верстата.
2. Станина станка являє собою монолітне чавунне лиття з дрібнозернистого литого чавуну «Meehanite», що забезпечує підвищену жорсткість і зниження вібрацій під час оброблення.
3. Використання комбінованих напрямних дає змогу домогтися оптимальних характеристик з одного боку за жорсткістю верстата, а з іншого — за швидкістю переміщень осями.
Модифікації оброблювальних центрів:
Модель |
Vcenter-110 |
Vcenter-130 |
Vcenter-145 |
Vcenter-165 |
Модель — А |
- | - | - | - |
Модель — В |
- | - |
литі-коробчасті напрямні по осям X/Y/Z |
литі-коробчасті напрямні по осям X/Y/Z |
Модель — С |
лінійні напрямні за осями X/Y литі-коробчасті напрямні по осі Z |
лінійні напрямні за осями X/Y литі-коробчасті напрямні по осі Z |
- | - |
Широкі напрямні станини по осі Z суцільнолиті та відшліфовані за один пристрій. Поверхня напрямних надається загартуванню до HRC 55±3 і фінішній ручній шабрівці.
Комплекс бездоганних характеристик підготовки станини заводом Victor забезпечує високу точність упродовж тривалого часу експлуатації верстата, у разі важких режимів роботи.
4. Опціонально встановлюється коробка передач ZF з високим крутним моментом (8000 об/хв).
5. Кондиціонер електрошкафа — у базовій комплектації.
6. Повністю закрита робоча зона відповідає нормам CE.
Технічні характеристики |
Vcenter – 110 |
Vcenter – 130 |
Vcenter – 145 |
Vcenter – 165 |
Система ЧПУ |
FANUC 0i-MD/F |
|||
Manual Guide i |
Опція |
В базе |
||
AICC (AI Contour Control) 200 block |
Опція |
В базе |
||
VSS macros |
Опція |
В базе |
||
Розміри столу |
1400 x 550 мм |
1650 x 650 мм |
1700 x 800 мм |
|
Максимальне навантаження на стіл (динамічне) |
800 кг |
2200 кг |
2500 кг |
|
Т-подібні пази |
5х18х100 мм |
6х18х100 мм |
5х22х150 мм |
|
Переміщення за осями (X/Y/Z) |
1100 / 600 / 560 мм |
1300 / 600 / 610 мм |
1450/ 700 / 700 мм |
1650 / 850 / 900 мм |
Відстань від колони до осі шпинделя |
600 мм |
725 мм |
850 мм |
|
Відстань від торця шпинделя до столу |
180 ~ 740 мм (опція +200 мм) |
155 ~ 765 мм (опція +200 мм) |
200 ~ 900 мм (опція +200 мм) |
200 ~ 1100 мм (опція +200 мм) |
Швидкість швидких переміщень (X/Y/Z) |
24 / 24 / 18 м/хв |
18 / 18 / 15 м/хв |
20 / 20 / 18 м/хв |
|
Потужність двигунів переміщень (X/Y/Z) |
Fanuc: 3,0 / 3,0 / 3,0 кВт |
Fanuc: 4,0 / 4,0 / 4,0 кВт |
Fanuc: 4,0 / 4,0 / 7,0 кВт |
|
ШВП (оси X/Y) |
40хР12 |
50хР10 |
||
ШВП (ось Z) |
40хР10 |
50хР10 |
||
Розмір шпинделя |
BT-40 (опція — BT-50) |
BT-50 |
ВBT-50 |
|
Тип привода |
Ремінної (опція: Прямий, Коробка передач) |
Коробка передач |
||
Охолодження шпинделя |
Олійна вбудована |
|||
Частота обертання, макс |
8000 (опція 6000, 10000, 12000, 15000, 20000) об./хв |
6000 |
||
Потужність двигуна, (режим 5/10/30/const) |
Fanuc: 20/15/11/7,5 (опція 18,5/15) кВт |
|||
Кількість інструментів |
24 (опція 32, 40) |
|||
Максимальна вага інструмента |
8 кг |
15 кг |
||
Максимальний діаметр інструмента |
80 (125) мм |
110 (200) мм |
127 (250) мм |
|
Час зміни, від інструмента до інструмента |
1,5 сек |
4,9 сек |
4,6 сек |
|
Точність позиціювання |
0,005 мм |
|||
Місткість бака СОЖ |
350 л |
350 л |
600 л |
760 л |
Олія виробу |
є |
є |
є |
є |
Споживання електроенергії |
23 кВА |
30 кВА |
35 кВА |
|
Тиск повітря |
5,5...6,5 кг/см2 |
|||
Вага верстата (нетто) |
7 500 кг |
7800 кг |
13 200 кг |
16 420 кг |
Основні | |
---|---|
Виробник | Victor |
Країна виробник | Тайвань |
ЧПУ | Так |
Додатковий сервіс | Навчання |
Стан | Новий |
Тип верстата | Фрезерний верстат по металу |
