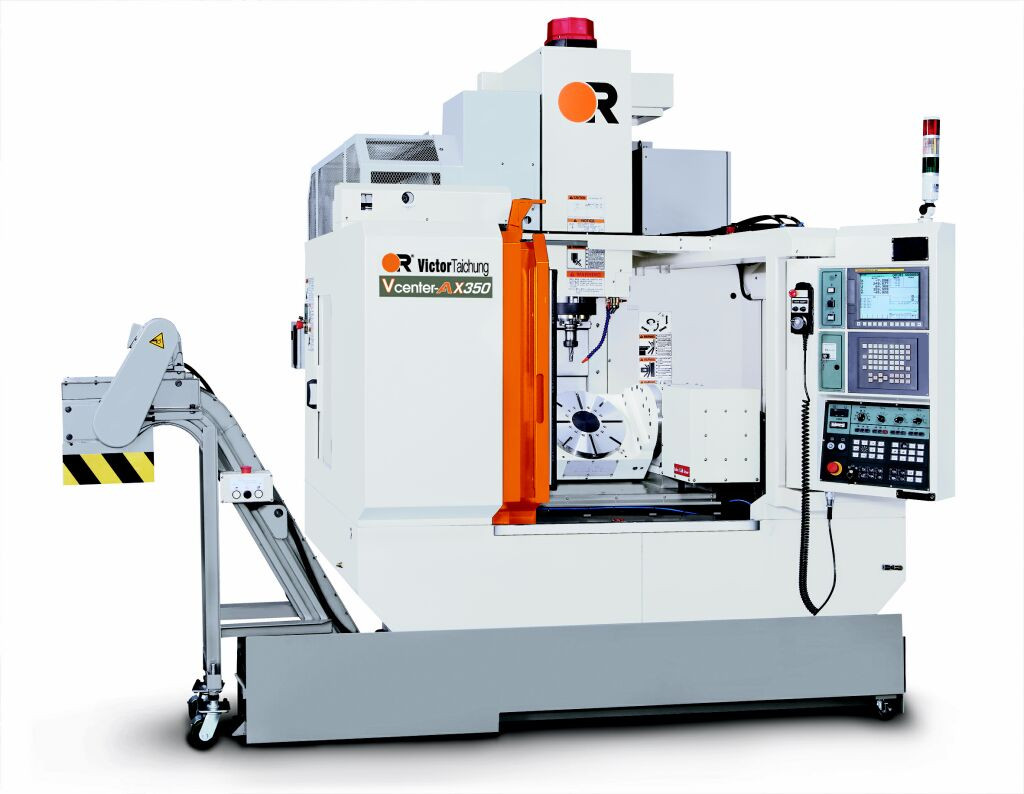

5-осьовий вертикальний фрезерний оброблювальний центр VICTOR Vcenter-AX350
Опис:
1. П'ятиосьовий вертикальний-фрезерний оброблювальний центр Vcenter-AX350 призначений для точного оброблення корпусів, складних похилих і спіральних поверхонь. Максимально продуктивно ці верстати використовуються в машинобудуванні, інструментальному виробництві, під час виготовлення пресформ і модельного обладнання з різних матеріалів. Vcenter-AX350 може обробляти деталі з п'яти сторін за одну операцію.
2. Система ЧПУ — Fanuc 0i-MD/F з кольоровим екраном 10.4" з функцією діалогового програмування Manual Guide i і російським інтерфейсом + AICC-2 (200 blocks) + VSS macros.
AICC-2 (200 blocks): Для високошвидкісного оброблення передбачені автоматичні системи керування подаванням AICC-2. Термін AICC (Artifical Intelligence Contour Control) — контроль контуру зі штучним інтелектом — об'єднує низку функцій Fanuc для оптимізації прискорення й гальмування й автоматичного регулювання швидкості кутового оброблення або сегментів кола на 200 ходов вперед. Отже, функції AICC у певному сенсі перевершують функції керування оперенням, оскільки забезпечують рух інструмента за заданою траєкторією з дотриманням точних контурів.
VSS macros: Ексклюзивне програмне забезпечення від VICTOR VSS-macros — не тільки підвищує ефективність роботи верстата, але й скорочує час програмування та підвищує функції безпеки для захисту дорогого шпинделя. Адаптивне фрезерування збільшує продуктивність верстата.
3. Станина верстата являє собою монолітне чавунне лиття з дрібнозернистого литого чавуну «Meehanite», що забезпечує підвищену жорсткість і зниження вібрацій під час оброблення.
4. Охолодження шпинделя та підшипників повітряно-оливною сумішшю забезпечує довготривалу роботу шпинделя без сервісного обслуговування.
Шпиндель на 12000 об/хв має унікальну конструкцію із застосуванням радіально-упірних підшипників із кутом контакту 25° за схемою 4+1, що забезпечує найвищу жорсткість.
Як опція доступний шпиндель на 12000/15000 об./хв із 4 радіально-упорними підшипниками з кутом контакту 15°розкладеними за схемою 2+2 для забезпечення більшої плавності безперервної роботи з максимальною швидкістю обертання шпинделя.
5. Датчики лінійних переміщень за осями X/Y/Z (опція).
Датчики лінійних переміщень Heidenhain забезпечують виняткову точність позиціювання до 0,005 мм упродовж усього циклу. Лінійні шкали Heidenhain з інтелектуальною системою термокомпенсації використовуються для компенсації теплового розширення та підвищення повторюваності. Ущільнені датчики з міцним алюмінієвим кожухом забезпечують підвищену надійність і тривалий термін експлуатації.
6. Мінімальний кут повороту столу 0,001°, керування від системи ЧПК.
7. Висока жорсткість станини та колони дали змогу збільшити прискорення по осі Z до 0.75G і швидкість подавання 48 м/хв по всіх осях. Це так само дало змогу мінімізувати час холостого ходу шпинделя та підвищити ефективність його використання.
8. Інноваційний безлюфтовий механізм Roller CAM Driver® всередині столу забезпечує високу точність оброблення та надійність. Швидкість обертання столу та точність — вища, ніж у звичайного черв'яного передавання. Високий гальмівний момент затискання стола.
Технічні Характеристики |
Vcenter-AX350 |
|
Переміщення |
Переміщення по оси Х, мм |
650 |
Переміщення по оси Y, мм |
480 |
|
Переміщення по оси Z, мм |
540 |
|
Точність позиціювання за осями X/Y/Z, мм |
0,005 |
|
Повторюваність позиціювання, мм |
0,002 |
|
Відстань |
От центру шпинделя до колони, мм |
539,5 |
От торця шпинделя до поверхні столу, мм |
60 - 600 |
|
Від поверхні столу до підлоги, мм |
1117 |
|
Робочий стіл (ось А й вісь С) |
Діаметр робочого стіла, мм |
ф350 |
Розмір Т-подібних пазів, мм |
12Н7 |
|
Максимальна динамічна навантаженьа, кг |
200 |
|
Максимальна статична навантаженьа, кг |
400 |
|
Кут нахилу столу (ось А), град |
-120°…+30° |
|
Обертання столу (ось С), град |
360° |
|
Максимальна швидкість нахилу/обертання, об/хв |
33,3 / 40 |
|
Потужність двигунів нахилу/обертання, кВт |
Fanuc α12is /α8i 3 / 1,6 |
|
Мінімальне можливе переміщення, град |
0,001° / 0,001° |
|
Точність позиціювання, град |
0,004° / 0,003° |
|
Повторюваність, кутових секунд |
0,001 / 0,001 |
|
Безперервний крутний момент нахилу/обертання, Нм |
1060 / 588 |
|
Крутний момент гальма (затискач) нахилу/обертання, Нм |
2452 / 2158 |
|
Шпиндель |
Тип приводу |
Прямий привод Fanuc |
Олійне охолодження шпинделя |
є |
|
Подавання СОЖ через шпиндель |
опция |
|
Хвостовик шпинделя |
ВТ-40 (опция BBT-40) |
|
Частота обертання шпинделя, про/мин. |
12000 (опція 15000) |
|
Потужність шпиндельного двигуна (30 min/const), кВт |
11 / 7,5 (опція 18,5 / 15) |
|
Подача по осям |
Швидка подавання по осям Х/Y/Z, м/хв |
48 / 48 / 48 |
Потужність двигуна подавання в осях Х/Y/Z, кВт |
4,5 / 4,5 / 5,5 |
|
Робоче подавання по осях Х/Y/Z, м/хв |
10 (опц: 15, 30) |
|
Магазин інструментів |
Кількість інструментів |
32 (опц: 40, 60) |
Спосіб вибору інструмента |
Звільнений |
|
Максимальний діаметр інструмента, мм |
76 (125 за вільних комірок) |
|
Максимальна довжина інструмента, мм |
300 |
|
Максимальний вага інструмента, кг |
8 |
|
Час смены инструмента, седо. |
2,4 (і-і) |
|
Контроль довжини інструмента |
Renishaw TS-27R |
|
Параметри оброблювального центру |
Споживана потужність, кВА |
36 |
Тиск повітря, кг/см2 |
5,5…6,5 |
|
Місткість бака СОЖ, літр |
400 |
|
Высота, мм |
3035 |
|
Потрібна площа для верстата, мм |
4000 х 3000 |
|
Вага нетто станка, кг |
5900 кг |
|
Система керування ЧПУ |
Fanuc 0i-MD 4+1 (опция Fanuc 31i-В 4+1) (опция Fanuc 31i-В5) |
Основні | |
---|---|
Виробник | Victor |
Країна виробник | Тайвань |
ЧПУ | Так |
Додатковий сервіс | Навчання |
Стан | Новий |
Тип верстата | Фрезерний верстат по металу |
