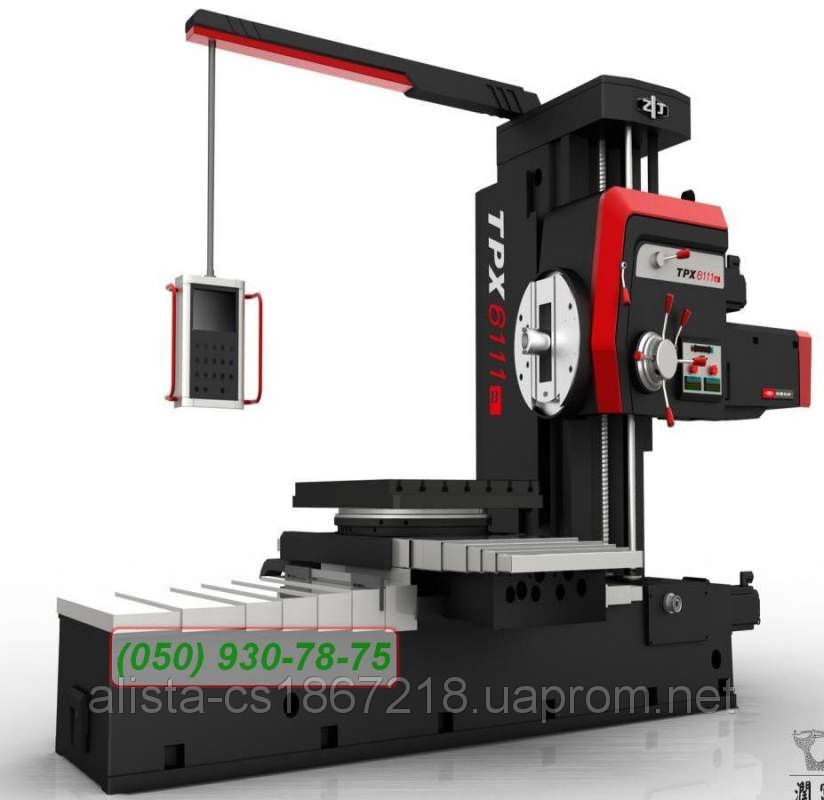

Горизонтально-рослинний верстат модель TPX6111B, TPX6111B/2, TPX6111B/3 (аналог 2А622, 2622В)
Ціну уточнюйте
- Немає в наявності
- Оптом і в роздріб
- +380 (67) 637-30-12Обладнання
Горизонтально-рослинний верстат із панеллю цифрової індикації серії TPX6111В — це універсальний верстат, призначений для оброблення чавунних, сталевих, різних неметалевих деталей. Верстат здійснює фрезерування, свердління, розташовування, різенарізання та ін. різновиди операцій. Широко використовується в машинобудівній, металургічній, військовій, авіаційній, енергетичній та інших промисловостях.
Верстат має захисне покриття, що забезпечує його довговічність і міцність. Шпиндель верстата вирізняється високою міцністю. Централізована система автоматичного змащення забезпечує високу функціональність верстата. Крім того, верстат обладнаний запобіжними клапанами та відповідає всім нормам безпеки. Це максимально зручний і надійний у роботі пристрій. Робочий стіл обладнаний оптичним пристроєм позиціювання 4 × 90°, що забезпечує високу точність оброблення.
Завдяки підвісному пульту оператора верстат має централізоване зручне керування.
Пристрій гідравлічного пресективного керування швидкостями та подаваннями дає змогу заощаджувати робочий час і підвищує ефективність роботи верстата. Поворотний стіл, верхні сани, нижні сани та шпиндельна бабка мають гідрозатискач. Верхні та нижні напрямні забезпечені розвантажувальним пристроєм, що зменшує ефект перебігу за малих подавань. Редуктор швидкого ходу та редуктор-подач мають запобіжні муфти, що розчіпаються у разі перевищення навантаження.
Результатори Х і Y забезпечені пристроєм цифрової індикації з датчиками «shherosyn», точність вимірювань 0.005 мм. За бажанням замовника УЦІ може бути встановлений на координату Z.
Напрямні координат Х і Z мають телескопічний захист із неіржавкої сталі.
На верстаті встановлений програмований контролер Mitsubishi (Японія).
Технічні характеристики
Модель |
| TPX6111B | TPX6111B/2 | TPX6111B/3 | |
Шпиндель | Діаметр | мм | 110 | 110 | 110 |
Конус | — | Morse No6 (ISO 7:24 No50) | |||
Максимальний крутний момент | Н×м | 1225 | 1225 | 1225 | |
Осьове зусилля | Н | 12250 | 12250 | 12250 | |
Кількість швидкостей | — | 22 | 22 | 22 | |
Швидкість обертання шпинделя | об/хв | 8…1000 | 8…1000 | 8…1000 | |
Потужність головного двигуна | кВт | 7,5 | 7,5 | 7,5 | |
Рослинний суппорт | Максимальний крутний момент | Н×м | 1960 | 1960 | 1960 |
Діаметр | мм | 600 | 600 | 600 | |
Швидкість обертання | об/хв | 4…200 | 4…200 | 4…200 | |
Кількість швидкостей | — | 18 | 18 | 18 | |
Стіл | Розмір столу (Д×Ш) | мм | 1100×960 | 1100×960 | 1250×1100 |
Максимальна вантажність | кг | 2500 | 2500 | 3000 | |
T-подібний паз | мм | 22 | 22 | 22 | |
Кількість T-подібних пазів | — | 7 | 7 | 7 | |
Параметри оброблення | Хід по осі X | мм | 900 | 1250 | 1600 |
Хід по осі Y | мм | 900 | 900 | 1200 | |
Хід по осі Z | мм | 1400 | 1400 | 1400 | |
Хід шпинделя за віссю W | мм | 600 | 600 | 600 | |
Хід рослинного супорту за віссю U | мм | 180 | 180 | 180 | |
Обертання столу (ось B) |
| 360° | 360° | 360° | |
Відстань від торця шпинделя до робочої поверхні столу | мм | 0 | 0 | 0 | |
Подача | Пришвидшені переміщення осями X, Y, Z, W | мм/хв | 2500 | 2500 | 2500 |
Подавання по осях на 1 оберт шпинделя (X, Y, Z, W) | мм/об | 0,04...6 0,01...1,88 | 0,04...6 0,01...1,88 | 0,04...6 0,01...1,88 | |
Швидкість подавання (X/Y/Z/W) | мм/хв | — | — | — | |
Точність | Вимірювальна система (X/Y/Z) (додатково по осі Z) | мм | 0.005 | 0.005 | 0.005 |
Вимірювальна система за віссю B (додатково за віссю B) | ° | 0.001 | 0.001 | 0.001 | |
Основні параметри | Габаритні розміри (Д×Ш×В) | мм | 4910 2454 2750 | 4910 2870 | 5120 3380 |
Вага | кг | 13000 | 14500 | 18000 |
Стандартна комплектація: УЦІ
Основні атрибути | |
---|---|
Виробник | SMTCL |
Стан | Новий |
Додатковий сервіс | Сервісне обслуговування |
Тип верстата | Горизонтально-розточний |
