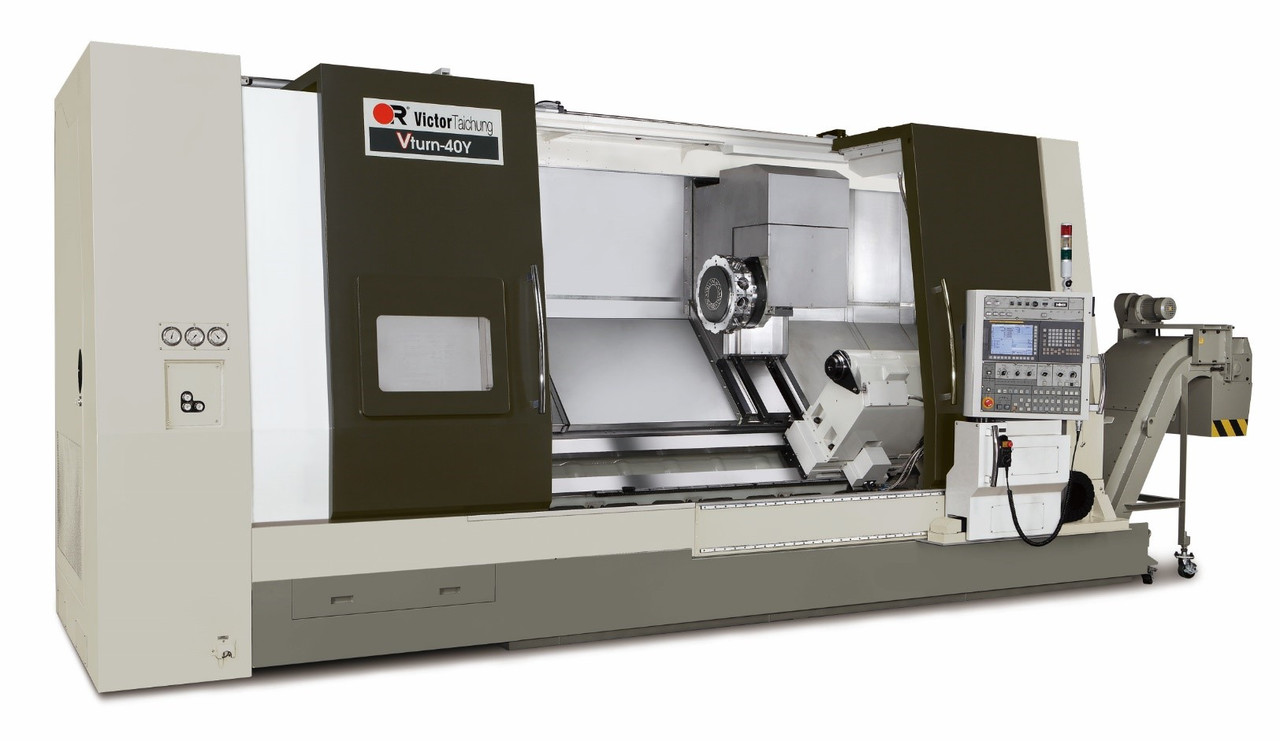

Токарний оброблювальний центр зі ЧПУ VICTOR Vturn-40
Модифікації моделі:
1. Відстань між центрами
- Vturn-40/220 — відстань між центрами 2165 мм;
- Vturn-40/325 — відстань між центрами 3425 мм.
2. Тип шпинделя та револьверна головка
- Vturn-40/220 или Vturn-40/325 — шпиндель із ремінним приводом, без осі С і без фрезерної функції;
- Vturn-40/220CV или Vturn-40/325CV — шпиндель із прямим приводом (вбудований мотор-шпиндель) з віссю З і з фрезерною функцією. Тип кріплення інструмента — VDI-50.
- Vturn-40/220CM або Vturn-40/325CM ― шпиндель із прямим приводом (вбудований мотор-шпиндель) з віссю З і з фрезерною функцією. Тип кріплення інструмента — BMT-75.
- Vturn-40/220YCM або Vturn-40/325YCM ― шпиндель із прямим приводом (вбудований мотор-шпиндель) з віссю З, віссю Y, і з фрезерною функцією. Тип кріплення інструмента — BMT-75.
Опис Vturn-40:
-
Система ЧПУ — Fanuc 0i-MD з кольоровим екраном 10.4" з функцією діалогового програмування Manual Guide i та російським інтерфейсом.
-
Призначений для оброблення великогабаритних «важких» валів, осей, важких фланців і дисків, діаметром до 620 мм і завдовжки до 3425 мм.
-
Конструкція станини станка Vturn-40 – истинно «похилий» з кутом нахилу 45°. Похила станина дає змогу швидко відводити стружку та СОЖ у процесі різання, а також дає змогу зручно здійснювати завантаження, перевірку та зміну інструмента.
-
Станина являє собою монолітне чавунне лиття (включно з напрямними осі Z, опорні напрямні супорта та напрямні ковзання задньої бабки) з дрібнозернистого литого чавуну «Meehanite», що забезпечує підвищену жорсткість і зниження вібрацій під час оброблення деталей — для максимальної продуктивності процесу точення.
-
«Коробчаста» конструкція станини — виняткова жорсткість! (На відміну «П-подібних» конструкцій, які є полегшеними та не досить жорсткими).
-
Широкі напрямні станини суцільнолиті та відшліфовані за одне встановлення. Поверхня напрямних проходить загартування до HRC 55±3 і фінішної ручної шабрівки. Комплекс бездоганних характеристик підготовки станини заводом Victor забезпечує високу точність упродовж тривалого часу експлуатації верстата, у разі важких режимів роботи.
-
Кулько-гвинтова пара в осі Z діаметром 63 мм (Японія).
-
Загальна маса верстатів VICTOR на 20-40% вища, ніж у конкурентів в одному ціновому діапазоні. Маса верстата — 19 тонн.
Технічні характеристики |
Vturn-40/220 |
Vturn-40/325 |
|
Характеристики завантажуваної заготовки |
Максимальний діаметр над станиною, мм |
780 |
|
Максимальний діаметр над супортом, мм |
620 |
||
Відстань між центрами, мм |
2165 |
3425 |
|
Максимальний діаметр оброблюваної деталі, мм |
620 520 – для YCM |
||
Стандартний діаметр оброблюваної деталі, мм |
520 432 – для YCM |
||
Діаметр робочого отвору в шпинделі, мм |
91 |
||
Переміщення по осям |
По осі Х, мм — стандартна револьверна головка ― VDI головка, вісь С ― BMT головка, вісь С |
340 [310+30] 272 [107+165] 370 [280+90] |
|
По осі Z, мм |
2200 |
3250 |
|
По осі Y, мм |
±80 |
||
Пришвидшене переміщення — осі X/Z, м/хв |
20 / 20 |
20 / 12 |
|
Пришвидшене переміщення — осі Y, м/хв |
7 |
||
Потужність привода-підач — осі X/Z, кВт |
4 / 7 7 / 6 – для YCM |
4 / 6 7 / 6 – для YCM |
|
Потужність привода-подач — вісь Y, кВт |
4 |
||
Робоче подавання, мм/хв |
0…1260 |
||
Розмір х Крок ШВП |
36 х Р10 (X) 50 x P16 (Z) 32 x P10 (Y) |
36 х Р10 (X) 63 x P16 (Z) 32 x P10 (Y) |
|
Шпиндель |
Максимальна частота обертання, об/хв |
2500 |
|
Кінець шпинделя (розмір патрона) |
A2-11 (15" – 380 мм) Опція — 12’’ и 18’’ |
||
Діаметр отвору шпинделя, мм |
105 |
||
Внутрішній діаметр підшипника, мм |
160 |
||
Тип привода |
Ремінної Шпиндель DDS з прямим приводом — для CV/CM/YCM |
||
Потужність головного двигуна (30 min/const), кВт |
37 / 30 з редуктором 45 / 37 – для CV/CM/YCM |
||
Револьверна головка |
Кількість інструментів — стандартна револьверна головка ― VDI головка, вісь С ― BMT головка, вісь С |
10 12 12 |
|
Кількість приводних інструментів — стандартна револьверна головка ― VDI головка, вісь С ― BMT головка, вісь С |
- 6 12 (24) |
||
Тип державки приводного інструменту — стандартна револьверна головка ― VDI головка, вісь С ― BMT головка, вісь С |
- VDI-50 BMT-75 |
||
Розмір державки призматичного інструменту, мм |
32 |
||
Час зміни інструмента (і-і), сек |
1 |
||
Частота обертання приводного інструменту, об/хв |
3000 |
||
Потужність двигуна приводного інструменту, кВт |
7,0 |
||
Задня бабка |
Діаметр пінолі, мм |
150 |
|
Конус пінолі, мм |
МТ#5 |
||
Переміщення пінолі, мм |
150 |
||
Інше |
Система ЧПУ (Fanuc) |
0i-TD (10.4”) + Manual guide I |
|
Олія виробу |
є |
||
Подавання СКЛАД під високим тиском, атм |
4…8 атм |
||
Максимальне споживання електроенергії, кВА |
80 |
||
Місткість бака, л |
450 |
700 |
|
Розміри верстата (Д * Ш * В), мм |
7100x2700x2200 |
8500х2700х2200 |
|
Вага верстата (нетто, без обладнання та інструменту), кг |
17 000 кг |
19 000 кг |
Основні | |
---|---|
Виробник | Victor |
Країна виробник | Тайвань |
Додатковий сервіс | Сервісне обслуговування |
Стан | Новий |
