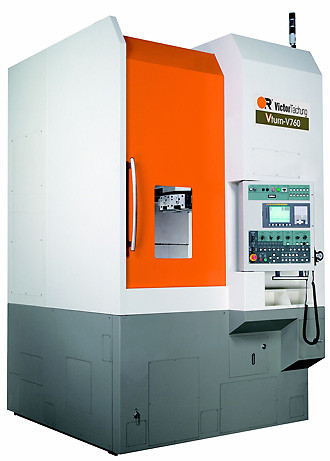

Вертикальний токарний верстат із ЧПУ Victor Vturn-V560/V760
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (67) 637-30-12Обладнання
Вертикальні токарні верстати Victor Vturn-V560 і Vturn-V760 ідеально підходять для оброблення деталей із плавними переходами та можуть бути використані у виробництві таких деталей, як гальмівні диски для автомобілів, фланці та клапани. Виробник пропонується компактна версія Vturn-V560 і потужніша — Vturn-V760, обладнана в базовому виконанні коробкою передач. Верстати можуть бути обладнані приводним інструментом, що дає змогу проводити операції фрезерування і свердління, що неабияк розширює функціональні можливості цих вертикальних токарних верстатів.
Можливі модифікації верстатів:
Vturn-V560, Vturn-V560CV, Vturn-V760, Vturn-V760CV
Стандартна комплектація вертикальних токарних верстатів Victor Vturn-V560/V760:
- Система ЧПУ Fanuc 0i-Т, 8,4" кольоровий графічний дисплей, порт RS-232
- Конвейєр для видалення стружки з візком
- Кожух повністю закриває робочу зону верстата
- Триступеневий попереджувальний сигнал (лампа)
- Автоматична система змащення
- Лампа освітлення робочої зони
- 12" гідравлічний патрон із комплектом м'яких кулачків (18" для Vturn-V760)
- 8-позиційна револьверна інструментальна головка (12-ти для Vturn-V760)
- Система охолодження електричної шафи
- Комплект стандартних тримачів інструментів (крім VDI)
- Інструментальний ящик
- Система подавання СКЛАД
- Інструкція з роботи на верстаті
- 12 мес. гарантия на станок и 24 мес. гарантия на ЧПУ Fanuc
Опції для вертикальних токарних верстатів Victor Vturn-V560/V760:
- Широкий вибір гідравлічних патронів у діапазоні ø10-24"
- Обдування патрона стисненим повітрям
- Шпиндельний мотор із потужністю до 22/30 кВт
- Пристрій для попереднього налаштування інструмента (Renishaw)
- Помпа високого тиску для подавання СОЖ
- Автоматичні двері
- Револьверна інструментальна головка VDI, функція приводного інструменту
- Індексація шпинделя за віссю C 0,001 град.
- Система ЧПУ Fanuc 21i-T/18i-T
Вертикальний токарний верстат із ЧПУ Victor Vturn-V560/V760 Тайвань, з можливістю обладнання приводним інструментом і роботами для автоматичного завантаження/розвантаження, для обробки гальмівних дисків, фланців і деталей подібного профілю.
Технічні характеристики |
Vturn-V560 |
Vturn-V760 |
|
| Робочі параметри | Максимальний діаметр над станиною, мм | 600 | 900 |
| Максимальний діаметр оброблюваної деталі, мм | 560 | 760 | |
| Максимальна довжина оброблюваної деталі, мм | 520 | 760 | |
| Стандартний діаметр оброблюваної деталі, мм | 470 | 630 | |
| Переміщення | По осі Х, мм | 280+130 | 380+30 |
| По осі Z, мм | 540 | 800 | |
| Шпиндель | Максимальна частота обертання, об/хв | 2500 (3500-опция) | 2000 (660-опція) |
| Кінець шпинделя | A2-8 | A2-11 | |
| Діаметр отвору шпинделя, мм | 86 | 105 | |
| Внутрішній діаметр підшипника, мм | 130 | 160 | |
| Діаметр патрона, дюйм | 12" (опція — 10"/15"/18") |
18" (опція — 10"/15"/18") |
|
| Револьверна інструментальна головка | Кількість інструментів | 8 | 12 |
| Кількість приводних інструментів (опція) | 8 (VDI-40) | 12 (VDI-50) | |
| Розмір державки призматичного інструменту, мм | 32 | 32 | |
| Максимальний діаметр осьового інструменту, мм | 50 | 60 (63 — опція) | |
| Час зміни інструмента, сек | 1 | 1 | |
| Подачи | Швидкість швидких переміщень, м/хв | X/Z = 15/24 | X/Z = 20/20 |
| Робоче подавання, мм/хв | X/Z = 0-1260 | X/Z = 0-1260 | |
| Привод | Потужність двигуна шпинделя, кВт | 15/18,5 (18,5/22 — опція) |
18,5/22 (22/30 — опція) |
| Потужність двигуна-подач X/Z, кВт | 4/4 | 4/7 | |
| Потужність двигуна приводного інструменту (опція), кВт | 4 | 7 | |
| Система охолодження | Місткість бака, л | 280 | 300 |
| Система ЧПУ | Fanuc | 0i-T | 0i-T |
| Характеристики станка | Споживана потужність, кВА | 40 (45 для CV) | 56 (62 для CV) |
| Довжина х Ширина х Висота, мм | 1560*3250*2918 | 2032*3915*3400 | |
| Маса, кг | 6000 | 10000 | |
| Основні | |
|---|---|
| Виробник | Victor |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Країна виробник | Тайвань |
- Ціна: Ціну уточнюйте
