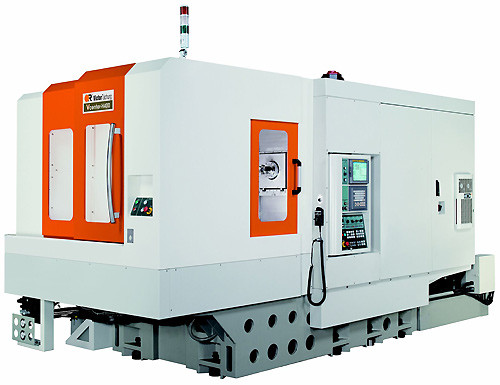

Горизонтальний фрезерний оброблювальний центр зі ЧПУ Victor Vcenter-H400
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (67) 637-30-12Обладнання
Горизонтальний фрезерний оброблювальний центр Victor VC-H400 (Тайвань) — найкомпактніший із горизонтальних центрів VICTOR TAICHUNG. Дисковий інструментальний магазин дав змогу істотно скоротити габарити верстата, а зміна інструмента проводиться лише за 7 секунд (від стружки до стружки). VC-H400 обладнаний високошвидкісним шпинделем (14000 об./хв) з потужністю 18,5/22 кВт і системою автоматичної зміни палітур, що дає змогу віднести цей верстат до високопродуктивних оброблювальних центрів. Нова конструкція станини, розроблена за допомогою комп'ютерного моделювання й відлита з чавуну марки Meehanite, отримала оптимізовану комірчасту структуру, що надали їй більшої жорсткості та водночас дало змогу знизити загальну вагу верстата. Обробний центр VC-H400 має ергономічний дизайн: всі вузли верстата, до яких порівняно часто звертається оператор, розташовані з урахуванням легкого доступу до них.
Стандартна комплектація горизонтального фрезерного оброблювального центру Victor Vcenter-H400:
- Система ЧПУ Fanuc 21i-MB, 10,4" кольоровий графічний дисплей, порт RS-232
- Високошвидкісний шпиндель з прямим приводом DDS (14000 об./хв)
- Поворотний стіл з індексацією 1o
- Магазин інструментів на 40 позицій
- Олійне охолодження шпинделя
- Система подавання СКЛАД
- Кожух повністю закриває робочу зону верстата
- Дистанційний пульт керування
- Комплект інструментів для обслуговування верстата
- 2 шнекові конвеєри всередині станини
- Стрічковий конвеєр для видалення стружки з візком
- Вбудована лампа освітлення робочої зони
- Автоматична система вимкнення живлення
- Вирівнювальні блоки
- Система автоматичної зміни палітак
- Система контролю завантаження шпинделя
- Оліябірник
- Функція жорсткого нарізування різі
- Система охолодження електричної шафи
- Триступеневий попереджувальний сигнал
- Інструкція з роботи на верстаті
- 12 мес. гарантия на станки 24 мес. гарантия на ЧПУ Fanuc
Опції для вертикального горизонтального оброблювального центру Victor Vcenter-H400:
- Система обмивання робочого столу
- Охолодження через шпиндель
- Поворотний стіл з індексацією 0,001o
- Магазин інструментів на 60, 90 або 120 позицій
- Палета з Т-подібними слотами
- Система контролю зносу інструмента
- Система вимірювання деталі
- Оптичні лінійки
- Система воздушного обдува
| Технічні характеристики | Vcenter-H400 | |
| Переміщення | По осі Х, мм | 500 |
| По осі Y, мм | 600 | |
| По осі Z, мм | 500 | |
| Відстань від торця шпинделя до центру столу, мм | 150-650 | |
| Відстань від центру шпинделя до столу, мм | 0-500 | |
| Стіл | Розміри столу, мм | 400*400 |
| Максимальне навантаження на стіл, кг | 400 | |
| Дискретність повороту столу, град | 1 (0,001 - опция) | |
| Час зміни палітак, сек | 3,5 | |
| Час індексації на 90 град | 3 | |
| Час індексації на 180 град | 5 | |
| Шпиндель | Конус шпинделя | BBT-40 |
| Потужність двигуна шпинделя, кВт | 18,5/22 | |
| Максимальна частота обертання, об/хв | 14000 | |
| Подачи | Швидкість швидких переміщення X/Y/Z, м/хв | 48/48/48 |
| Потужність двигунів-підач X/Y/Z, кВт | 4,5/5,5/4,5 | |
| Робоче подавання, м/хв | 10 | |
| Потужність двигуна нахилу головки (ось B, кВт | 1,6 | |
| Магазин інструментів | Місткість магазина, шт. | 40 |
| Максимальний діаметр інструмента, мм | 80 (110 за вільних комірок) | |
| Максимальна довжина інструмента, мм | 300 | |
| Максимальна вага інструмента, кг | 7 | |
| Спосіб вибору інструмента | Задоволений | |
| Час зміни інструмента, сек | 2,9 (і-і), 6,5 (с-с) | |
| Система охолодження | Місткість бака, л | 550 |
| Система ЧПУ | Fanuc | 21i-MB |
| Характеристики станка | Споживана потужність, кВА | 44 |
| Довжина х Ширина х Висота, мм | 2580*5320*2571 | |
| Маса, кг | 9000 | |
| Основні | |
|---|---|
| Виробник | Victor |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Країна виробник | Тайвань |
- Ціна: Ціну уточнюйте
