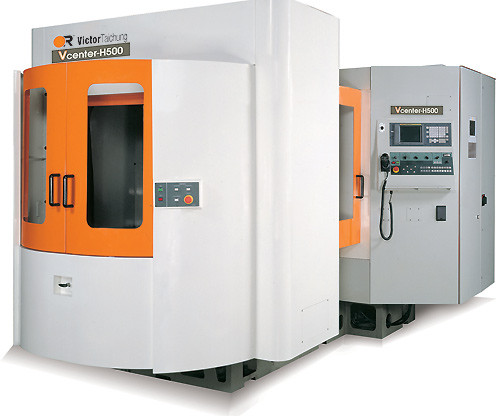

Горизонтальний фрезерний оброблювальний центр зі ЧПУ Victor Vcenter-H500/H500HS
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (67) 637-30-12Обладнання
Горизонтальні фрезерні оброблювальні центри Victor VC-H500 і VC-H500HS (Тайвань) надають заказнику вибір залежно від його виробничих потреб. VC-H500 з інструментарієм BT-50 і шпинделем із прямим приводом 6000 об./хв призначений для оброблення великих і важких деталей із міцного матеріалу. VC-H500HS має у своєму обладнанні інструментарій BT-40 і шпиндель із прямим приводом 14000 об/хв для високошвидкісного оброблення. Обробні центри в стандартній комплектації обладнані також системою автоматичної зміни палітак і лінійними напрямними більшого розміру, що додатково забезпечує їм високу продуктивність. Станина оброблювальних центрів, відлита з чавуну марки Meehanite, симетрична та має спеціальну комірчасту структуру, що забезпечує верстатам більшу жорсткість і можливість працювати у важких режимах оброблення.
Стандартна комплектація горизонтальних фрезерних оброблювальних центрів Victor Vcenter-H500/H500HS:
- Система ЧПУ Fanuc 21i-MB, 10,4" кольоровий графічний дисплей, порт RS-232
- Високошвидкісний шпиндель з прямим приводом DDS (14000 об./хв) для VC-H500 і високомоментний шпиндель (6000 об/хв) для VC-H500HS
- Поворотний стіл з індексацією 1o
- Магазин інструментів на 40 позицій
- Олійне охолодження шпинделя
- Система подавання СКЛАД
- Кожух повністю закриває робочу зону верстата
- Дистанційний пульт керування
- Комплект інструментів для обслуговування верстата
- 2 шнекові конвеєри всередині станини
- Стрічковий конвеєр для видалення стружки з візком
- Вбудована лампа освітлення робочої зони
- Автоматична система вимкнення живлення
- Вирівнювальні блоки
- Система автоматичної зміни палітак
- Система контролю завантаження шпинделя
- Оліябірник
- Функція жорсткого нарізування різі
- Система охолодження електричної шафи
- Триступеневий попереджувальний сигнал
- Інструкція з роботи на верстаті
- 12 мес. гарантия на станки 24 мес. гарантия на ЧПУ Fanuc
Опції для горизонтальних фрезерних оброблювальних центрів Victor Vcenter-H500/H500HS:
- Система обмивання робочого столу
- Охолодження через шпиндель
- Поворотний стіл з індексацією 0,001o
- Магазин інструментів на 60, 90, 120 або 180 позицій
- Інструментарій HSK-A63 для VC-H500HS
- Високошвидкісний шпиндель 15000/20000 об/хв для VC-H500HS
- Палета з Т-подібними слотами
- Система контролю зносу інструмента
- Система вимірювання деталі
- Оптичні лінійки
- Система воздушного обдува
Горизонтальний фрезерний оброблювальний центр із ЧПУ Victor Vcenter-H500/H500HS Тайвань, з 2 паллетною системою, з високомоментним або високошвидкісним шпинделем, для оброблення блоків циліндрів, корпусів, двигунів, коробок передач, редукторів.
| Технічні характеристики | Vcenter-H500 | Vcenter-H500HS | |
| Технічні можливості оброблювального центру | Переміщення по осі Х, мм | 720 | |
| Переміщення по осі Y, мм | 650 | ||
| Переміщення по осі Z, мм | 720 | ||
| Відстані | Від торця шпинделя до центру столу, мм | 140 - 800 | |
| Від центру шпинделя до поверхні столу, мм | 50 - 700 | ||
| Робоча зона, мм | 720 х 750 | ||
| Робочий стіл | Розміри робочого столу, мм | 500 х 500 | |
| Максимальне навантаження, кг | 800 | ||
| Кріпильні отвори | М16 х 2,0 | ||
| Мінімальний кут обертання, град. | 1 (дод. 0,001 для стола з ЧПУ) | ||
| Час зміни столу, сек. | 3,5/11 | ||
| Метод зміни столу | обертання | ||
| Час індексування 90o | 3 (дод. 1 для столу з ЧПК) | ||
| Час індексування 180o | 5 (доп 2 для стола з ЧПУ) | ||
| Шпиндель | Хвостовик шпинделя | ВТ-50 | ВТ-40 |
| Частота обертання шпинделя, об./хв. | 6000 | 14000 | |
| Діаметр підшипника шпинделя, мм | 110 | 70 | |
| Подача по осям | Швидке подавання в осях Х/Y/Z, м/хв | 24/24/24 | 30/30/24 |
| Подавання під час різання в осях Х/Y/Z, мм/хв | 10000 | ||
| Кулько-гвинтова пара х крок, мм | 45 х 12 | 50 х 12 | |
| Ширина напрямних X/Y/Z | NRS 55 / 55 / 55 | ||
| Магазин інструментів | Кількість інструментів | 40 | |
| Вибір інструментів | вільний | ||
| Максимальний діаметр інструмента, мм | 120 | 100 | |
| Максимальна довжина інструмента, мм | 400 | ||
| Максимальна вага інструмента, кг | 20 | 7 | |
| Час зміни інструментів, сек. | 6,8 (від інструмента до інструмента) | 4,1 (від інструмента до інструмента) | |
| Інструментальний штревель | 60º | 90º | |
| Приводи | Потужність шпиндельного двигуна (тривала/впродовж 15 хв), кВт | 11/15 | 18,5/22 |
| Потужність двигуна подавання в осях Х/Y/Z, кВт | 4 / 7 / 4 | ||
| Потужність двигуна подавання в осі В, кВт | 1,6 (опц. 4) | ||
| Потужність гідравлічного двигуна/мотори системи мастила, кВт | 3,75 | ||
| Параметри оброблювального центру | Висота, мм | 2937 | |
| Необхідна площа для верстата | 4393 х 5393 | ||
| Вага нетто верстата, кг | 12500 | 12500 | |
| Стандартна система керування ЧПУ | Fanuc 21i-MB | ||
| Основні | |
|---|---|
| Виробник | Victor |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Країна виробник | Тайвань |
- Ціна: Ціну уточнюйте
