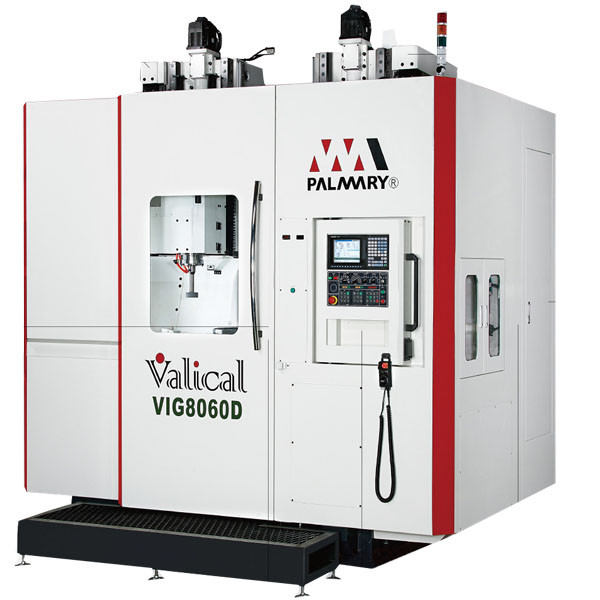

Palmary VIG-8060D
Ціну уточнюйте
- Під замовлення
- Оптом і в роздріб
Відправка з 23 грудня 2025
- +380 (67) 637-30-12Обладнання
Опис моделі
Описание станка:
Шліфувальний оброблювальний центр VIG — новий рівень у технології шліфування, він створений, щоб перевернути традиційне уявлення про процес. Конструкторське рішення, досвід розроблень і виробництва дали змогу створити цю модель, що вирізняється підвищеною точністю оброблення та високою продуктивністю. Жорсткість конструкції й експлуатаційні параметри дають змогу досягти високої точності в обробці широкої номенклатури невеликих і дрібних заготовок. Верстат займає мало місця й ідеальний для впровадження в автоматичну виробничу лінію.
Особливості верстата
• Широкі загартовані та відшліфовані напрямні ковзання;
• Жорстка конструкція станини верстата, виготовлена за технологією Menite;
• Макс. діаметр внутрішнього шліфування 800 мм
• Макс. глибина шліфування (ось Z) 500 мм
• Макс. глибина шліфування (ось B) 250 мм
• Макс. довжина шліфування 600 мм
• Тримач інструменту типу BBT.50
• Система ЧПУ Mitsubishi M70
• Магазин змінного інструменту на 6 позицій
• Можливість встановлення датчика вимірювання деталі
• Вісь В із незалежним рухом повзуна підходить для внутрішнього та зовнішнього шліфування кругами малих діаметрів
Конструкція шпиндельної бабки VIG-8060A та VIG-8060AD дає осі шпинделя нахилятися на 00.150, а гіпоїдна зубчаста передача характеризується високою, порівнюючи з іншими передачами навантажною здатністю, що, безумовно, є перевагою.
| Технічні характеристики | Ед. изм. | VIG-8060D |
| Діаметр внутрішнього шліфування (осьи Z/B) | мм | 50-800/30-70 |
| Макс.діаметр зовнішнього шліфування | мм | 800 |
| Макс. довжина зовнішнього шліфування (і Z) | мм | 550 |
| Макс. діаметр внутрішнього шліфування (ось Z) | мм | 50-250/250-800 |
| Макс. глибина внутрішнього шліфування (ось В) | мм | 250 |
| Макс. діаметр заготівки | мм | 850 |
| Макс. довжина заготівки | мм | 600 |
| Макс. вага заготівки | кг | 700 |
| Поздовжнє переміщення осями Х, А | мм | 1000 / 900 |
| Вертикальне переміщення осями Z, B | мм | 650 /400 |
| Частота обертання шпинделя шліфувального кола для зовнішнього шліфування (ось Z) | об/хв | 2000-10000 |
| Діаметр круга для зовнішнього шліфування (ось Z) | мм | 45-200 |
| Частота обертання шпинделя для внутрішнього шліфування (ось В) | об/хв | 10000-30000 |
| Діаметр круга для внутрішнього шліфування (ось Z) | мм | 45-100 |
| Діаметр круга для внутрішнього шліфування (ось В) | мм | 22-60 |
| Швидкість обертання столу | об/хв | 12-200 |
| Діаметр планшайби | мм | 800 |
| Пришвидшене переміщення всіма осями | м/хв | 10 |
| Робоча швидкість за всіма осями | мм/хв | 0-4000 |
| Мікропереміщення на оберт маховика (1х/10х/100х) | мм | 0,001/0,01/0,1 |
| Мінімальне значення встановлення | мм | 0,001 |
| Кількість шліфувальних кругів у пристрої автоматичної зміни | 6 | |
| Потужність привода шпинделя для зовнішнього шліфування | кВт | 7,5 |
| Потужність привода шпинделя для внутрішнього шліфування | кВт | 13 |
| Потужність привода робочого шпинделя | кВт | 7,5 |
| Потужність приводу насоса подавання СКЛАД | кВт | 2,6 |
| Потужність привода гідравлічного насоса пристрою редагування | кВт | 0,75 |
| Потужність привода системи змащення | Вт | 20 |
| Місткість резервуара гідростанції | л | 24 |
| Ємність бака охолоджувача шпинделя | л | 15 |
| Місткість резервуара пневматичної системи | л | 30 |
| Ємність бака для СОЖ | л | 300 |
| Споживана потужність | кВА | 45 |
| Розміри верстата | мм | 3500х3200х3600 |
| Вага нетто | кг | 16000 |
| Система ЧПУ | Mitsubishi M70 |
| Основні атрибути | |
|---|---|
| Виробник | Palmary |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Країна виробник | Тайвань |
