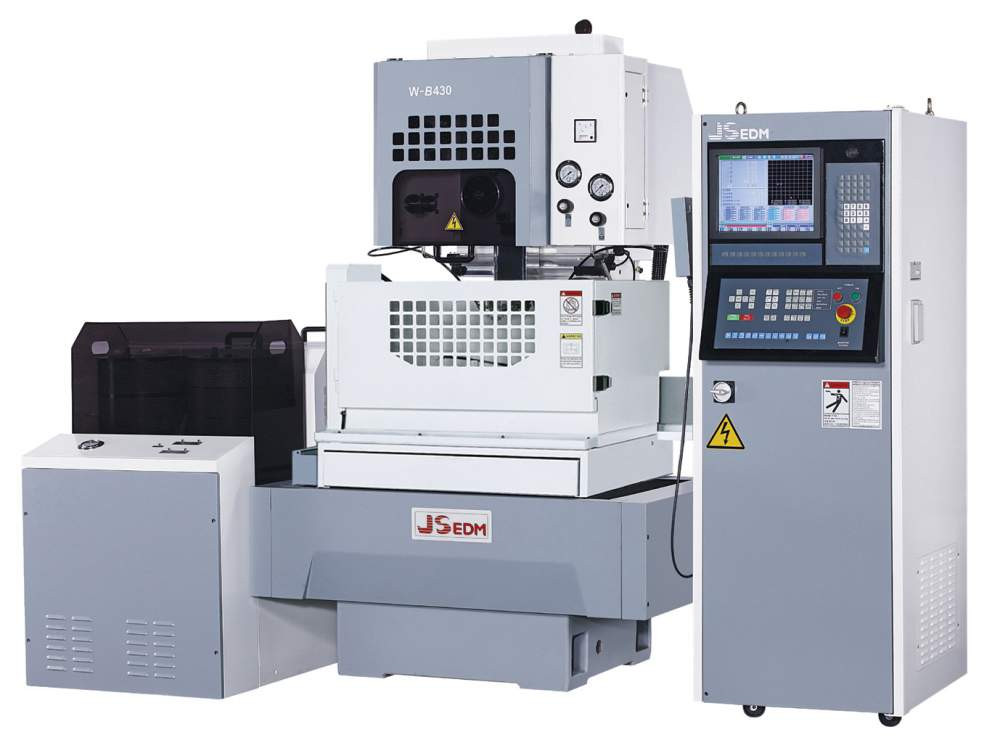

Електророзійний заглибний верстат W-B430, W-B430S, W-B530, W-B530S, W-B640, W-B640S
Ціну уточнюйте
- Під замовлення
Відправка з 01 лютого 2025
Електророзійний заглибний верстат W-B430, W-B430S, W-B530, W-B530S, W-B640, W-B640SПід замовлення
Ціну уточнюйте
+380 (56) 732-25-00
Офіс- +380 (67) 637-30-12Обладнання
повернення товару протягом 14 днів за домовленістю
Високопродуктивний електроерозоійний верстат є заглибною моделлю. Завод JSEDM почав виробляти електроерозійні верстати в 1982 р. і має багаторічну історію з безліччю нагород. Завод має сертифікат СЕ та ISO 9001. Дротово-вирізні електроерозійні верстати JSEDM поєднують у собі високу якість, надійність, продуктивність і зручність експлуатації. Верстат має підвищену жорсткість конструкції.
| СЕРІЯ B | W-B430 (струменевий)/ W-B430S (заглибний) | W-B530 (струменевий)/ W-B530S (заглибний) | W-B640(струменевий)/ W-B640S (заглибний) | |
| Метод промивання | Струминний/ Заглибний (Руха у ванні) | Струминний/ Заглибний (Руха у ванні) | Струминний/ Заглибний (Руха у ванні) | |
| Внутрішні розміри робочого бака | 870 х 715 х 515 мм/ 740 х 720 х 480 мм | 950 х 725 х 525 мм/ 950 х 725 х 525 мм | 1115 х 970 х 555 мм/ 1000 х 922 х 575 мм | |
| Розміри робочого столу | 641 (110) х 503 (119) мм | 783 (131) х 507 (123) мм | 874 (127) х 680 (143) мм | |
| Відстань від підлоги до поверхні столу | 943 мм | 989 мм | 982 мм | |
| Maкс. розміри деталі (W х D х H) | 790 х 520 х 295 мм/ 660 х 525 х 295 мм | 940 х 525 х 295 мм/ 870 х 525 х 295 мм | 1040 х 775 х 345 мм/ 920 х 725 х 345 мм | |
| Maкс. маса деталі | 500 кг | 800 кг | 1000 кг | |
| Хід по X, Y | 400 х 300 мм | 500 х 300 мм | 600 х 450 мм | |
| Хід по Z | 300 мм | 300 мм | 350 мм | |
| Хід U, V | 100 х 100 мм | 100 х 100 мм | 100 х 100 мм | |
| Мотори осей (X. Y. U. V. Z. W) | АС сервомотори 6 осей | АС сервомотори 6 осей | АС сервомотори 6 осей | |
| Maкс. швидкість переміщення робочого столу | 800 мм/хв | 800 мм/хв | 800 мм/хв | |
| Діаметр дроту | 0.1 ~ 0.3 мм | 0.1 ~ 0.3 мм | 0.1 ~ 0.3 мм | |
| Натяг дроту | 200 - 2400 гс | 200 - 2400 гс | 200 - 2400 гс | |
| Оптичні лінійки на осях XY | Опція | Опція | Стандартно | |
| Maкс. швидкість різання (для дроту діам.0.25 мм) | 210 мм2/хв 240 мм2/хв — опція | 210 мм2/хв 240 мм2/хв — опція | 210 мм2/хв 240 мм2/хв — опція | |
| Метод заправлення дроту (на вибір) | Напівавтоматичний/ Автоматичний | Напівавтоматичний/ Автоматичний | Напівавтоматичний/ Автоматичний | |
| Швидкість подавання дроту | 0-15 м/хв | 0-15 м/хв | 0-15 м/хв | |
| Найкраща шорсткість поверхні | Ra 0.21 µm | Ra 0.21 µm | Ra 0.21 µm | |
| Maкс. кут конуса | +/-15°(+/-22.5° опція) | +/-15°(+/-22.5° опція) | +/-15° (+/-22.5° опція) | |
| Maкс. маса котушки з дротом | 6 кг | 6 кг | 6 кг | |
| Маса станка | 2000 кг / 2100 кг | 3250 кг / 3350 кг | 3400 кг / 3500 кг | |
| Габарити верстата | 2800 x 2200 x 2150 мм / 3050 x 2200 x 2150 мм | 3250 x 2600 x 2240 мм / 3620 x 2600 x 2240 мм | 3340 x 2650 x 2260 мм / 3700 x 2650 x 2260 мм | |
| ||||
| Тип фільтра | Паперовий | Паперовий | Паперовий | |
| Місткість бака з дистилір. водою | 350 / 570 л | 350 / 940 л | 350 / 940 л | |
| Ємність іонообмінного фільтра | 5 / 10 л | 5 / 10 л | 5 / 10 л | |
| Контроль провідності води | Автоматичний | Автоматичний | Автоматичний |
| ||
| Тип | Power MOS транзистори | |
| On time | 18 ступеней (0.05 - 0.9 мкс) | |
| Off time | 43 ступенів (8 - 50 мкс) | |
| Maкс. робочий струм | 25A | |
| Напруга без навантаження | 96В/125В | |
| Тип генератора | AC | |
| |||
| Система (станції серії W-B, W-H, W-A) | PC DOS 6.3 | ||
| Система (станції серії Wi, Wi-A) | Windows XP | ||
| Система введення | Клавіатура, RS-232C, USB, Ethernet | ||
| Дисплей CRT | Кольоровий, 15-дюймів РК | ||
| Система керування | 32 bit 2-CPU, замкнута сірчана система керування зі зворотним зв'язком | ||
| Керовані осі координат | 5 осей: X, Y, Z, U, V. | ||
| Мін. крок команди | 0.001 мм | ||
| Мін. значення команди | +/-99999.999 мм/+/-9999.9999 дюймів | ||
| Інтерполяція | Лінійна, кругова | ||
| Формат команди позиціювання | Інкрементний/Абсолютний | ||
| Швидкість подавання | Швидкість пробного прогону: 0 ~ 400 мм/хв | ||
| Ручне подавання швидкий хід: 100, 200, 300, 800 мм/хв | |||
| Коефіцієнт масштабування | 0.1 ~ 999 | ||
| Поворот осей | +/-0.001°~ +/-360°
| ||
| Компенсація радіуса дроту | +/-0.999 мм | ||
| Число записів із набором параметрів генератора | 0 ~ 999 | ||
| Графічне моделювання | 2D (площини X-Y і U-V)/3D (X-Y-Z). Автомасштабовання, фонове промальовування | ||
| Число вкладених підпрограм | 8 | ||
| |||
| Записування програми на HDD (Disk-on-Chip) | Автоматичне позиціювання (Edge, Center: Hole, Slit, Arc) | ||
| Редагування/копичення/видання файлу з програмою | Ручной преднабор (MDI) | ||
| Автоматичне вертикальне калібрування | Повернення до стартової точки | ||
| Сервісна інформація | Повернення в точку обривання дроту | ||
| Захист монітора | Референс | ||
| 6 незалежних робочих систем координат | Функція трасування за траєкторією | ||
| Функція встановлення програмних меж переміщень | Функція зворотного трасування | ||
| Дзеркальне відтворення програми | Промальовування поточного положення на траєкторії різання | ||
| Зміна осей | Фонове редагування програми під час виконання іншої програми | ||
| Компенсація холостого ходу | Функція діагностики | ||
| Компенсація похибки кроку кулькового гвинта | 2- контурна 4D обробка (Оденне різання різних контурів на верхній і нижній поверхнях однієї деталі) | ||
| Поворот системи координат для компенсації перекосу деталі | Конусне різання з програмним змінним кутом конуса | ||
| Стратегія автоматизованого врізання в край заготівки | 2.5D обробка (переміщення програмної площини X-Y за віссю Z) | ||
| Кутова стратегія, дугова стратегія | Радіус заокруглення R | ||
| Пробний прогін програми з нерухомими осями | Перетворення Мільометри/Дюйми | ||
| Пробний прогін програми з рухом осей і з вимкненим генератором | Захист від короткого замикання | ||
| Виконання програми окремими блоками | Китайська/Англійська мова | ||
| Пропускання кадрів (комментарії) | |||
| Технологічний залишок у програмі | |||
| СТАНДАРТНІ АКСЕСУАРИ | ДОДАТКОВІ ОПЦІЇ |
| 1. Пристрій автоматичний кутикал |
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | JSedm |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Країна виробник | Тайвань |
