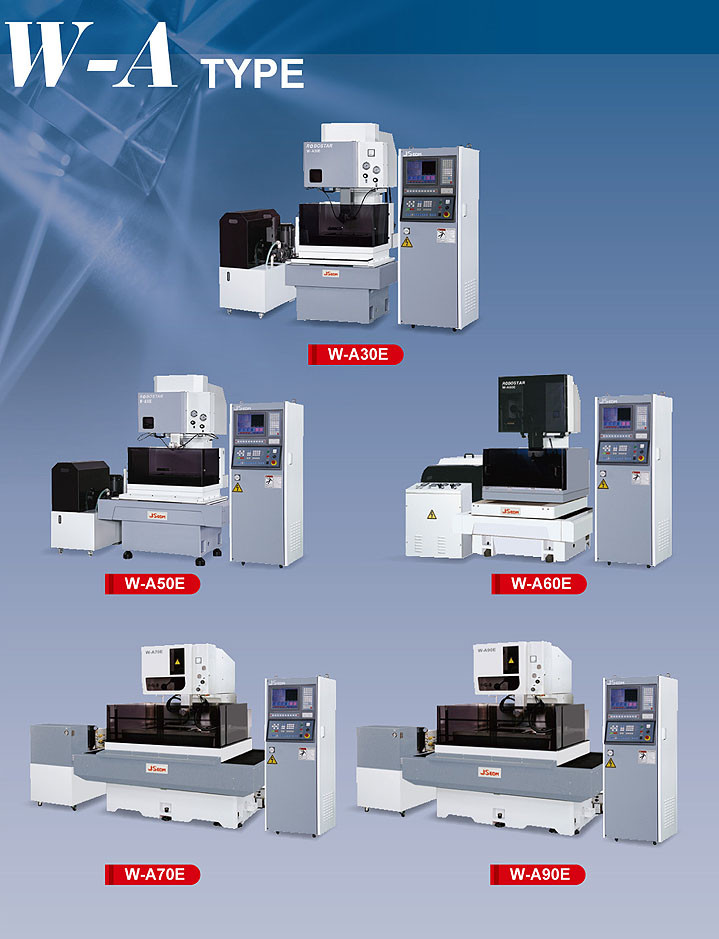

Електроерозіонний заглибний верстат W-A30E, W-A50E, W-A60E, W-A70E, W-A90E
Ціну уточнюйте
- Під замовлення
Відправка з 06 лютого 2025
Електроерозіонний заглибний верстат W-A30E, W-A50E, W-A60E, W-A70E, W-A90EПід замовлення
Ціну уточнюйте
+380 (56) 732-25-00
Офіс- +380 (67) 637-30-12Обладнання
повернення товару протягом 14 днів за домовленістю
НОВІ МОДЕЛІ ПРОВОЛОЧНО-ВИРИЗНИХ СТАНКІВ JSEDM
СТРУЙНОЇ ПРОМІВКИ
(СИСТЕМНА ПРАЦЮЄ ПІД WINDOWS XP):
Високопродуктивний електроерозоійний верстат є заглибною моделлю. Завод JSEDM почав виробляти електроерозійні верстати в 1982 р. і має багаторічну історію з безліччю нагород. Завод має сертифікат СЕ та ISO 9001. Дротово-вирізні електроерозійні верстати JSEDM поєднують у собі високу якість, надійність, продуктивність і зручність експлуатації. Верстат має підвищену жорсткість конструкції.
| СЕРІЯ A — СТРУЙНА ПРОМИВКА, (Wi-A - Windows XP) | W-A30E / Wi-A30E | W-A50E / Wi-A50E | W-A60E / Wi-A60E | W-A70E / Wi-A70E | W-A90E / Wi-A90E | |
| Метод промивання | Струминний | Струминний | Струминний | Струминний | Струминний | |
| Maкс. розміри деталі (W х D х H) | 760 х 520 х 295 мм | 870 х 520 х 295 мм | 1100х650х330 мм | 1165х680х295 мм | 1380х760х295 мм | |
| Maкс. маса деталі | 500 кг | 700 кг | 1000 кг | 1000 кг | 1300 кг | |
| Хід по X, Y | 400 х 300 мм | 500 х 300 мм | 600 х 450 мм | 750 х 450 мм | 900 х 500 мм | |
| Хід по Z | 300 мм | 300 мм | 350 мм | 300 мм | 300 мм | |
| Хід U, V | 100 х 100 мм | 100 х 100 мм | 100 х 100 мм | 100 х 100 мм | 100 х 100 мм | |
| Мотори осей (X.Y.U.V.Z) | АС серво, 5 осей | АС серво, 5 осей | АС серво, 5 осей | АС серво, 5 осей | АС серво, 5 осей | |
| Maкс. швидкість переміщення робочого столу | 800 мм/хв | 800 мм/хв | 800 мм/хв | 800 мм/хв | 800 мм/хв | |
| Діаметр дроту | 0.1 ~ 0.3 мм | 0.1 ~ 0.3 мм | 0.1 ~ 0.3 мм | 0.1 ~ 0.3 мм | 0.1 ~ 0.3 мм | |
| Натяг дроту | 200 - 2400 гс | 200 - 2400 гс | 200 - 2400 гс | 200 - 2400 гс | 200 - 2400 гс | |
| Оптич. лінійки на осях XY | Не встановлюються | |||||
| Maкс. швидкість різання (дроток діам.0.25 мм) | 180 мм2/хв | 180 мм2/хв | 180 мм2/хв | 180 мм2/хв | 180 мм2/хв | |
| Метод заправлення дроту | Тільки напівавтоматичний | |||||
| Швидкість подавання дроту | 0~15 м/мин | 0~15 м/мин | 0~15 м/мин | 0~15 м/мин | 0~15 м/мин | |
| Найкраща шорсткість поверхні | Ra 0.21 µm | Ra 0.21 µm | Ra 0.21 µm | Ra 0.21 µm | Ra 0.21 µm | |
| Maкс. кут конуса | +/-15°(+/-22.5° опц.) | +/-15°(+/-22.5° опц.) | +/-15°(+/-22.5° опц.) | +/-15°(+/-22.5° опц.) | +/-15°(+/-22.5° опц.) | |
| Maкс. маса котушки з дротом | 6 кг | 6 кг | 6 кг | 10 кг | 10 кг | |
| Маса станка | 1950 кг | 2300 кг | 3000 кг | 4000 кг | 5000 кг | |
| Габарити верстата | 2300x2200x2150 мм | 2600x2200x2150 мм | 3000x2650x2250мм | 3100x2700x2250мм | 3200x2900x2300 мм | |
| ||||||
| Тип фільтра | Паперовий | Паперовий | Паперовий | Паперовий | Паперовий | |
| Місткість бака з дистиліров. водою | 270 л | 270 л | 350 л | 360 л | 360 л | |
| Ємність іонооб. фільтра | 5 л | 5 л | 5 л | 5 л | 5 л | |
| Контроль провідності води | Автоматичний | Автоматичний | Автоматичний | Автоматичний | Автоматичний | |
| ||
| Тип | Power MOS транзистори | |
| On time | 18 ступеней (0.05 - 0.9 мкс) | |
| Off time | 43 ступенів (8 - 50 мкс) | |
| Maкс. робочий струм | 25A | |
| Напруга без навантаження | 96В/125В | |
| Тип генератора | AC | |
| |||
| Система (станції серії W-B, W-H, W-A) | PC DOS 6.3 | ||
| Система (станції серії Wi, Wi-A) | Windows XP | ||
| Система введення | Клавіатура, RS-232C, USB, Ethernet | ||
| Дисплей CRT | Кольоровий, 15-дюймів РК | ||
| Система керування | 32 bit 2-CPU, замкнута сірчана система керування зі зворотним зв'язком | ||
| Керовані осі координат | 5 осей: X, Y, Z, U, V. | ||
| Мін. крок команди | 0.001 мм | ||
| Мін. значення команди | +/-99999.999 мм/+/-9999.9999 дюймів | ||
| Інтерполяція | Лінійна, кругова | ||
| Формат команди позиціювання | Інкрементний/Абсолютний | ||
| Швидкість подавання | Швидкість пробного прогону: 0 ~ 400 мм/хв | ||
| Ручне подавання швидкий хід: 100, 200, 300, 800 мм/хв | |||
| Коефіцієнт масштабування | 0.1 ~ 999 | ||
| Поворот осей | +/-0.001°~ +/-360°
| ||
| Компенсація радіуса дроту | +/-0.999 мм | ||
| Число записів із набором параметрів генератора | 0 ~ 999 | ||
| Графічне моделювання | 2D (площини X-Y і U-V)/3D (X-Y-Z). Автомасштабовання, фонове промальовування | ||
| Число вкладених підпрограм | 8 | ||
| |||
| Записування програми на HDD (Disk-on-Chip) | Автоматичне позиціювання (Edge, Center: Hole, Slit, Arc) | ||
| Редагування/копичення/видання файлу з програмою | Ручной преднабор (MDI) | ||
| Автоматичне вертикальне калібрування | Повернення до стартової точки | ||
| Сервісна інформація | Повернення в точку обривання дроту | ||
| Захист монітора | Референс | ||
| 6 незалежних робочих систем координат | Функція трасування за траєкторією | ||
| Функція встановлення програмних меж переміщень | Функція зворотного трасування | ||
| Дзеркальне відтворення програми | Промальовування поточного положення на траєкторії різання | ||
| Зміна осей | Фонове редагування програми під час виконання іншої програми | ||
| Компенсація холостого ходу | Функція діагностики | ||
| Компенсація похибки кроку кулькового гвинта | 2- контурна 4D обробка (Оденне різання різних контурів на верхній і нижній поверхнях однієї деталі) | ||
| Поворот системи координат для компенсації перекосу деталі | Конусне різання з програмним змінним кутом конуса | ||
| Стратегія автоматизованого врізання в край заготівки | 2.5D обробка (переміщення програмної площини X-Y за віссю Z) | ||
| Кутова стратегія, дугова стратегія | Радіус заокруглення R | ||
| Пробний прогін програми з нерухомими осями | Перетворення Мільометри/Дюйми | ||
| Пробний прогін програми з рухом осей і з вимкненим генератором | Захист від короткого замикання | ||
| Виконання програми окремими блоками | Китайська/Англійська мова | ||
| Пропускання кадрів (комментарії) | |||
| Технологічний залишок у програмі | |||
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | JSedm |
| Стан | Новий |
| Додатковий сервіс | Сервісне обслуговування |
| Країна виробник | Тайвань |
Інформація для замовлення
- Ціна: Ціну уточнюйте
