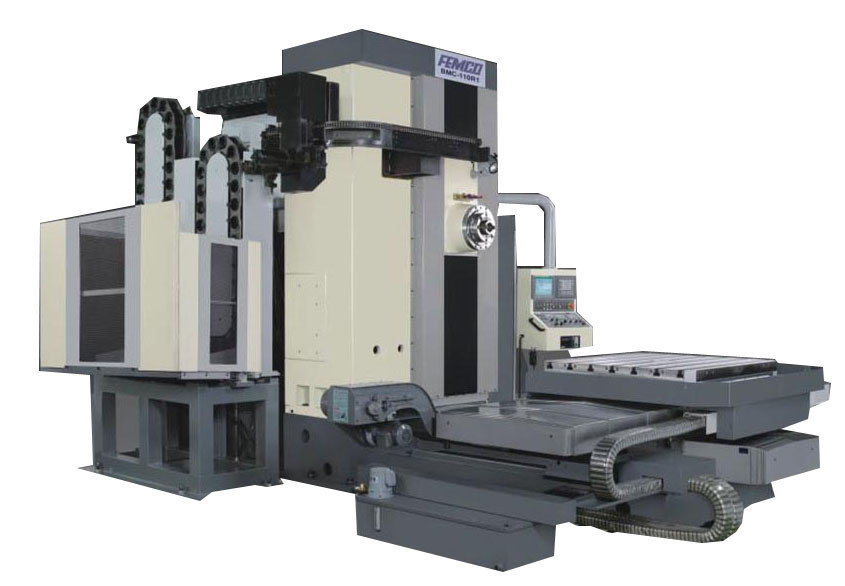

Горизонтально-рослинний верстат мод. BMC-110 (T2,T3,T4), BMC-110 (FT2,FT3,FT4), BMC-250T
Ціну уточнюйте
- Немає в наявності
- +380 (67) 637-30-12Обладнання
Горизонтально-рослинний верстат мод. BMC-110 (T2,T3,T4), BMC-110 (FT2, FT3,FT4), BMC-250T
- Ідеально підходять для оброблення складних корпусних деталей за одне встановлення;
- Усі основні частини верстата виготовлені з високоякісного чавуну марки Meehanite;
- Великий вибір систем ЧПУ: Fanuc, Siemens, Heidenhain;
- Одночасне керування трьома осями X, Y, Z (в стандарті);
- Оптичні лінійки для осей X, Y, Z (опція);
- 2-ступенева коробка швидкостей з автоматичним перемиканням забезпечує високий крутний момент на широкому діапазоні швидкостей;
- Поворотний стіл кріпиться за допомогою гідравлічної системи;
- Програма індексації поворотного стола кожні 90° для різних вимог оброблення (стандарт);
- Універсальний індексовний стіл зі ЧПУ (опція)
- Синхронний контроль 4 осей під час обладнання універсальним індексованим столом зі ЧПК (опція);
- Ходові гвинти збільшеного діаметра.
|
|
Параметр |
BMC-110T2 |
BMC- 110 (T3/T4) |
BMC-110FT2 |
BMC- 110 (FT3/FT4) |
BMC-250T |
||
|
Переміщення |
Вісь Х. Стіл |
мм |
2000 |
3000/4000 |
2000 |
3000/4000 |
2000 |
|
|
Вісь Y. Шпиндельна головка |
мм |
2100 |
2100 |
2100 |
2100 |
2100 |
||
|
Ось Z. Стол |
мм |
1500 |
1500 |
1500 (опція 3000) |
1500 (опція 3000) |
1500 |
||
|
Стіл |
Розмір |
мм |
1440x1600 |
1440x1600 |
1440x1600 |
1440x1600 |
1440x1600 |
|
|
Допустиме навантаження, |
кг |
8000 |
8000 |
8000 |
8000 |
8000 |
||
|
Швидкість обертання |
об/хв |
1 |
1 |
1 |
1 |
1 |
||
|
Шпиндель |
Хід пінолі (Вось W) |
мм |
500 |
500 |
500 |
500 |
500 |
|
|
Зовнішній діаметр |
мм |
110 |
110 |
110 |
110 |
100 |
||
|
Конус ін-та |
ISO |
50 |
50 |
50 |
50 |
50 |
||
|
Тип хвостовика |
ВТ |
50 |
50 |
50 |
50 |
50 |
||
|
Потужність двигуна (безперервно/30 хв) |
кВт |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
||
|
Діапазон низьких швидкостей |
об/хв |
8-765 |
8-765 |
10-857 |
10-857 |
10-857 |
||
|
Діапазон високих швидкостей |
об/хв |
766-2500 |
766-2500 |
858-2500 |
858-1500 |
1501-8000 |
||
|
Торцева головка (ось U) |
Зовнішній діаметр |
мм |
--- |
--- |
720 |
720 |
--- |
|
|
Хід |
мм |
--- |
--- |
230 |
230 |
--- |
||
|
Макс. діаметр оброблення |
мм |
--- |
--- |
1050 |
1050 |
--- |
||
|
Діапазон швидкостей |
об/хв |
--- |
--- |
5-250 |
5-250 |
--- |
||
|
Макс. крутить момент |
Нм |
--- |
--- |
4593 |
4593 |
--- |
||
|
Швидке подавання |
мм/хв |
--- |
--- |
1500 |
1500 |
--- |
||
|
Магазин зміни инструмента |
Місткість магазина |
|
60/90 |
60/90 |
60/90 |
60/90 |
60/90 |
|
|
Макс. діаметр инструмента |
мм |
250(120) |
250(120) |
250(120) |
250(120) |
250(120) |
||
|
Макс. довжина инструмента |
мм |
400 |
400 |
400 |
400 |
400 |
||
|
Максимальна вага инструмента |
кг |
25 |
25 |
25 |
25 |
25 |
||
|
Час зміни инструмента |
сек |
13 |
13 |
13 |
13 |
13 |
||
|
Привода-подач |
Ось Х |
Двигун FANUC |
|
α30/3000i |
α30/3000i |
α30/3000i |
α30/3000i |
α30/3000i |
|
Потужність |
кВт |
7 |
7 |
7 |
7 |
7 |
||
|
Ось Y |
Двигун FANUC |
|
α30/3000i |
α30/3000i |
α30/3000i |
α30/3000i |
α30/3000i |
|
|
Потужність |
кВт |
7 |
7 |
7 |
7 |
7 |
||
|
Ось Z |
Двигун FANUC |
|
α40/3000i |
α40/3000i |
α40/3000i |
α40/3000i |
α40/3000i |
|
|
Потужність |
кВт |
6 |
6 |
6 |
6 |
6 |
||
|
Ось W |
Двигун FANUC |
|
α22/3000i |
α22/3000i |
α22/3000i |
α22/3000i |
α22/3000i |
|
|
Потужність |
кВт |
6 |
6 |
6 |
6 |
6 |
||
|
Система керування. |
Кількість керованих координат |
|
4 (5 для 21iM) |
4 (5 для 21iM) |
6 (18iM) |
6 (18iM) |
6 (18iM) |
|
|
Кількість одночасно керованих координат |
|
4 |
4 |
4 (18iM) |
4 (18iM) |
4 (18iM) |
||
|
Швидке переміщення |
Осі X, Y, Z, |
м/хв |
10,12,12 |
12 |
10,12,10 |
12,12,10 |
10,12,12 |
|
|
Ось W |
м/хв |
4 |
4 |
4 |
4 |
4 |
||
|
Швидкість подав |
Робоче подавання на кожної осі |
мм/мі н |
0-4000 |
0-4000 |
0-4000 |
0-4000 |
0-4000 |
|
|
Вага |
Вага |
кг |
24000 |
25000/26000 |
26000 |
27000/28000 |
25000 |
|
|
Габаритні розміри |
Висота |
мм |
4100 |
4100 |
4100 |
4100 |
4370 |
|
|
Довжина, ширина |
мм |
7100x7060 |
7100x7800 / 7100х9100 |
7250 x 7250 |
7250 x 7800/ 7250 x 9100 |
7250 x 7060 |
||
|
Потр.потужність |
|
кВт |
55 |
55 |
55 |
70 |
55 |
|
|
Система ЧПУ |
|
|
FANUC Опція: SIEMENS HEIDENHAIN |
FANUC Опція: SIEMENS HEIDENHAIN |
FANUC Опція: SIEMENS |
FANUC Опція: SIEMENS |
FANUC |
|
Стандартний комплект постачання:
- - Високоміцна чавунна станина Meehanite;
- - Лінійні напрямні кочення осей X, Y і Z;
- - Захист усіх напрямних;
- - Робоче освітлення;
- - Система циркуляції СОЖ;
- - Система охолодження шпинделя;
- - Болти та черевики для позиціювання верстата щодо горизонту;
- - Посібник користувача верстатом і системою ЧПК російською мовою;
- - Захист ходових гвинтів;
- - Охолодження електричної шафи (теплообмінник).
Додаткові опції:
- Кутова фрезерна головка 90°
- Універсальна фрезерна головка
- Вертикальний стіл під 90° (350х400х1000 мм)
- Вертикальний стіл під 90° (350х800х1000 мм)
- Кондиціонер електричної шафи
- СЕ сертифікат
- СЕ захисна огорожа верстата
- Транспортер для видалення стружки з контейнером
- Система подавання СОЖ через шпиндель (15 Бар)
- Система подавання СОЖ через шпиндель (5 Барів, 33 л/хв)
- Пристрій автоматичної зміни інструмента, 60 інструментів
- Пристрій автоматичної зміни інструмента, 90 інструментів
- Робочий поворотний стіл з контурною функцією (требует ЧПУ Fanuc 0iMD (4+1 осі))
- Вимірювальна система різального інструменту Renishaw TS-27
- Вимірювальна система заготовки Renishaw OMP-60-15M
- Подовжений шпиндель — 750 мм (хід по осі W — 500 мм)
- Подовжувальна високоміцна муфта 250 мм для шпинделя
- Шпиндель із системою температурної компенсації
- Стабілізатор 55 кВт (вмикає трансформатор 55 кВт, 380 В)
- Трансформатор 55 кВт, 380 В
- Захист столу від СКЛАД
- Оптичні лінійки на осі X, Y, Z
- Система ЧПУ — Siemens 840D
- Система ЧПУ — Heidenhain ITNC530
- Server з функцією Ethernet
- Динамічний графічний дисплей
| Основні атрибути | |
|---|---|
| Тип верстата | Горизонтально-розточний |
