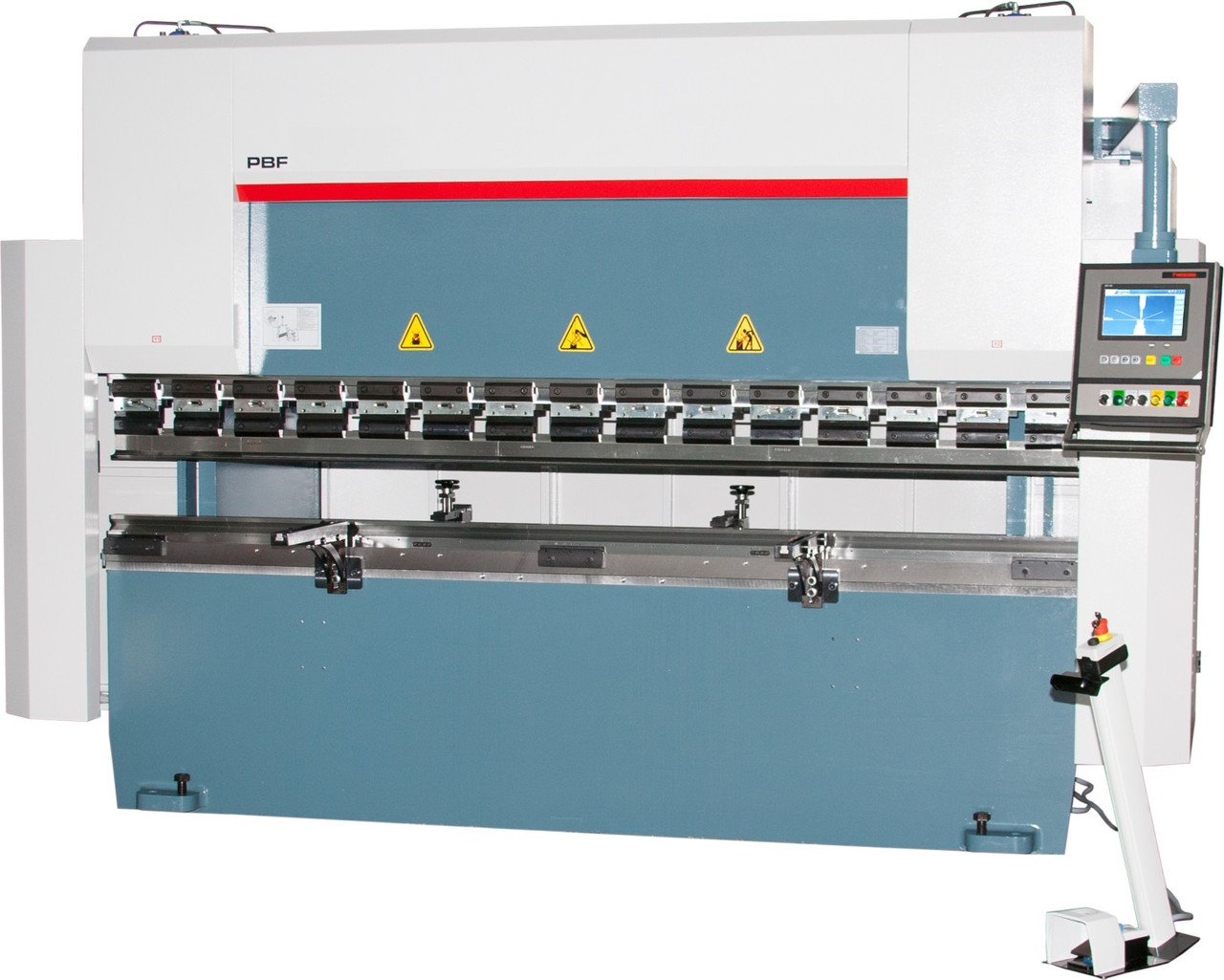

Гнучкий верстат серії PBF: основні компоненти та можливості
У стандартну комплектацію входять три автоматичні осі (Y1, Y2, X), настроювання й коригування роботи яких відбувається за допомогою ЧПК.
Паралельно з керуванням осями ЧПУ відповідає за виконання електромеханічної компенсації прогину робочого стола — ця функція включена в опціональну комплектацію PBF.
Отже, вдається досягти максимально рівномірного розподілу навантаження по всій лінії згину, що забезпечує високу точність і якість роботи.
Стандартною функцією є також відкот пальцевих блоків заднього упору, для переміщення яких використані лінійні напрямні на підшипниках і високошвидкісний двигун.
Як блоки керування ЧПК в Durma AD-R використані універсальні стійки ЧПК DT-10 (розроблена інженерами DURMA - DELEM), що вирізняються інтуїтивно зрозумілим інтерфейсом, а також швидкістю, надійністю і зручністю програмування.
Гнучковий верстат PBF повністю відповідає прийнятим в ЄС стандартам безпеки. Відповідні системи відповідають за захист від перевантажень електричних і гідравлічних вузлів, а також запобігають можливій травматизм серед обслуговчого персоналу.
СИСТЕМА ЧПУ (СТАНДАРТНА) — DT-10 (DURMA-DELEM)
Роздільна здатність екрана |
10” 1024x600 260K (18bit) Colour TFT colour LCD |
Електроживлення |
24VDC±%15 |
Апаратне забезпечення |
Сенсорна панель і кнопки |
Живлення енкодера |
Y1Y2 5V Gauge 5V/12V |
RS232 |
Є |
USB |
Є |
Під'єднання через мережу |
100Mb |
Бездротова мережа |
Немає |
Контроль за Y1Y2 |
(±10V) контроль за клапанами |
Контроль за осями |
(±10V) AC/DC контроль швидкості |
Контроль тиску |
(0-10V) Пропорційний контроль на клапанах |
Антипрогин |
Є |
Контролер систем безпеки |
LazerSafe Fiessler |
Робота в тандемі |
Є |
Пам'ять |
999 програм 99 Пуансонів 99 матриць |
Контрольовані осі |
X, R, Z1, Z2 |
Дюймова та метрична системи на вибір |
Є |
Конічна гнучкість |
Є |
2D/3D Програмування |
2D |
2D/3D Симуляція |
2D |
Розрахунок переміщень заднього упору в процесі згинання |
Є |
Таблиці коригування |
Є |
Backup |
Через USB |
Оновлення ПЗ |
Через USB |
Вибір мови |
Є |
Рівні користувачів |
Є |
Режими роботи |
Настроювання, ручний режим, напівавтоматичний, автоматичний. |
Зв'язка програм |
Є |
Повідомлення про помилки |
Є |
Сторінки допомоги |
Немає |
Лічильник гнучких |
Є |
Лічильник часу роботи помпи |
Є |
ТОЧНІСТЬ СЕРІЇ PBF
Електрогідравлічна система, що складається з мотор-помпи виробництва Німеччини та електромагнітних клапанів, повністю контрольованих системою ЧПК, а також наявність високоточних оптичних лінійок за віссю Y1 і Y2 дають змогу досягати повної синхронності роботи гідроциліндрів із точністю позиціювання повзуна ±0,01 мм.
Задній упор, переміщення якого забезпечується завдяки високоточним ШВП і високошвидкісному двигуну Siemens, забезпечує точність (ось X, R): ±0,01 мм.
БЕЗОПАСНОСТЬ
Серія листогинальних пресів Durma PBF у стандартній комплектації має захист пальців рук — F.AKAS FPBS.
ЗАСТОСУВАННЯ ДОПОРИ
Автоматичні осі керовані ЧПУ: вісь X
Ручне керування: осі R, Z.
РУЧНА СИСТЕМА КОМПЕНСАЦІЇ ПРОГІБА СТОЛА
Ручна система компенсації прогину спрощує згинання за допомогою калібрування в кожній частині деталі, що згинається, для отримання рівного згину.

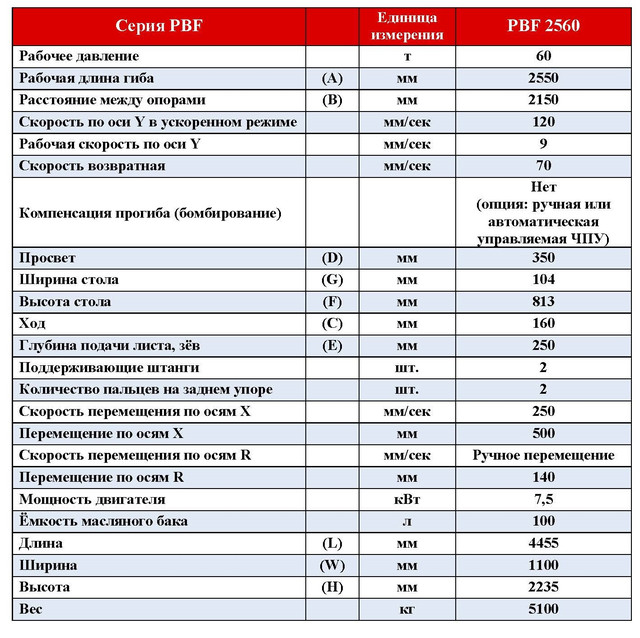

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Основні | |
---|---|
Виробник | Durma |
Країна виробник | Туреччина |
Додаткові параметри | |
Тип приводу верстата | гідравлічний |
